Shandong TaoFong CNC Machine Tool Co., Ltd. jest jednym z wiodących producentów i dostawców małych wiertarek pionowych w Chinach, obsługuje również usługi niestandardowe. Zapraszamy do zakupu wysokiej jakości małej wiertarki pionowej na sprzedaż tutaj z naszej fabryki. Dostępna jest dobra obsługa i rozsądna cena.

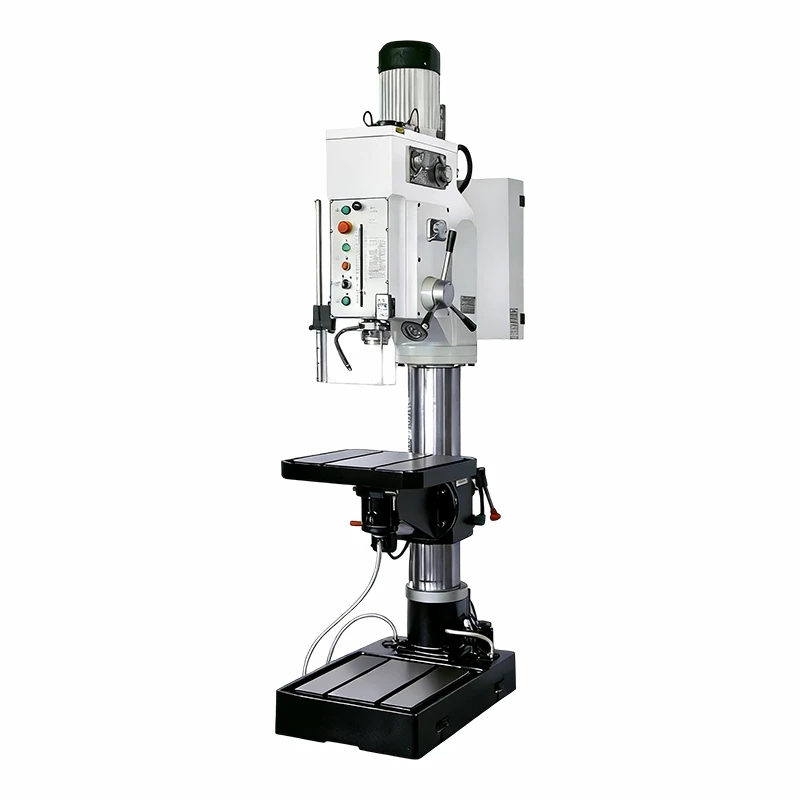

Mała wiertarka pionowa Z5040 charakteryzuje się niewielkimi rozmiarami, dużą wydajnością i dobrą wydajnością w zakresie precyzyjnych i stabilnych wierteł, rozwiertaków, gwintowników, pogłębiaczy itp. do różnych metali. Po zamontowaniu wrzeciona są ustawione prostopadle-do powierzchni obrabianego przedmiotu; dlatego rozkładają siły bardziej równomiernie i zapewniają lepszą pozycję końcówki wiertła-wiertła. Wysoko-wytrzymałe żeliwo HT200, charakteryzujące się doskonałą trwałością i stabilnymi możliwościami pracy, może przetwarzać różnorodne popularne i poddawane dużym obciążeniom materiały metalowe, takie jak stal węglowa, stal nierdzewna, stopy aluminium, brązy i żeliwo. Ma prostą i zwartą konstrukcję, łatwą instalację i obsługę; Dlatego można go stosować w wielu różnych sytuacjach przy niewielkich rozmiarach i wysokiej precyzji wiercenia. Certyfikat CE i ISO 9001, zapewniający użytkownikom stabilne produkty za rozsądną cenę, niski koszt, prostą obsługę i wygodę użytkowania dla małych warsztatów, studiów obróbczych, działu napraw, instytucji szkolenia zawodowego.
Zalety produktu
Stabilna konstrukcja pionowa i wysoka precyzja wiercenia
Z5040 ma konstrukcję pionową. Kierunek wrzeciona względem stołu-przedmiotów jest dokładny pod kątem prostym, co zwiększa rozkład odporny na wiercenie; Zmniejsz wibracje, popraw sztywność wiertła itp. Dwu-sztuczny-odlew-wysokogatunkowego-żeliwa o niskiej zawartości węgla-(HT200) jest używany zarówno w konstrukcji łoża maszyny, jak i w konstrukcjach kolumn. został wewnętrznie odprężony poprzez obróbkę cieplną w celu zwiększenia jego ogólnej sztywności i statyki. Wysoce-precyzyjne wrzeciono ze stożkiem MT4 charakteryzuje się niskimi błędami obrotowymi i jednolitymi systemami otworów: otwory są dokładne w określonych zakresach, a ich wewnętrzne powierzchnie są bardzo płaskie, co dobrze pasuje do części składowych lub standardowych produktów.
Trwała i łatwa konserwacja
Kluczowe elementy, takie jak wrzeciono, prowadnica i koła zębate, są wykonane z-wysokiej jakości materiałów i poddawane rygorystycznej obróbce cieplnej, co zwiększa odporność na zużycie i żywotność. Maszyna ma prostą i niezawodną konstrukcję mechaniczną z mniejszą liczbą punktów awarii, co zmniejsza koszty konserwacji i przestoje. Codzienna konserwacja wymaga jedynie regularnego smarowania i czyszczenia wrzeciona, prowadnicy i układu przekładni, a ręczny układ smarowania jest łatwy w obsłudze, co zapewnia-długoterminową stabilną pracę maszyny.
Kompaktowa konstrukcja i oszczędność miejsca-
Mały rozmiar, z5040 zajmuje niewiele miejsca; dlatego wygodnie jest zainstalować w małym warsztacie lub studiu, w przypadku ograniczeń związanych z przestrzenią roboczą. Lekka konstrukcja, stosunkowo kompaktowy układ, łatwy montaż i demontaż, nie ma potrzeby specjalnego traktowania fundamentów. Zintegrowana konstrukcja panelu sterowania i uchwytu operacyjnego może zaspokoić potrzeby wygody i zaoszczędzić miejsce w użyciu.
Wielo-funkcjonalne i wydajne działanie
Wspieranie kilku procesów wiercenia, rozwiercania, gwintowania i pogłębiania; może wykonywać ogólne zadania obróbcze na jednym elemencie. Istnieje system transmisji o zmiennej-prędkości; Wrzeciono można dowolnie dobierać w całym jego zakresie, w ramach dowolnego rodzaju materiału i wielkości otworu. Funkcja posuwu ręcznego ma zapewnić stabilną głębokość wiercenia i równomierność dokładności obróbki. Konstrukcja długości stopnia wrzeciona spełnia wszystkie wymagania dotyczące głębokości wiercenia w różnych materiałach, zapewniając wydajną produkcję i ułatwiając operatorom zadania.
Główne parametry techniczne produktu
|
SPECYFIKACJE |
Jednostki |
Z5040 |
|
Maks. średnica wiercenia |
mm |
40 |
|
Stożek wrzeciona |
- |
MT4 |
|
Podróż wrzeciona |
mm |
130 |
|
Stopnie prędkości wrzeciona |
- |
6 |
|
Zakres prędkości wrzeciona50 Hz |
obr./min |
80-1250 |
|
obr./min |
95-1500 |
|
|
Odległość pomiędzy czubkiem wrzeciona a powierzchnią stołu |
mm |
725 |
|
Odległość pomiędzy końcówką wrzeciona a stołem stojakowym |
mm |
1125 |
|
Odległość od wrzeciona |
mm |
283 |
|
Skok wrzeciona |
mm |
250 |
|
Kąt obrotu skrzyni wrzeciona (poziomo/prostopadle) |
360/±90 stopni |
|
|
Rozmiar stołu |
mm |
380*300 |
|
Przesuw pionowy stołu |
mm |
600 |
|
Kąt obrotu stołu w poziomie |
o |
360 stopni |
|
Kąt pochylenia stołu |
o |
± 45 stopni |
|
Rozmiar stołu stojącego |
mm |
417*416 |
|
Główna moc silnika |
kw |
1,1 (1,5 KM) |
|
Główna prędkość silnika |
obr./min |
1400 |
|
Masa maszyny |
kg |
480 |
|
Wymiar całkowity (L*W*H) |
mm |
1000*750*1850 |
Szczegóły standardu maszyny
Całość z przekładnią główkową
Wszystkie wrzeciona z przekładnią. 6 stopni prędkości.
80-1250 obr/min przy 50 Hz.
95-1500 obr/min przy 60 Hz.
STÓŁ ROBOCZY
Stół roboczy można obrócić o +45 stopnia
Kąt obrotu stołu: 360 stopni
Kolumna
Okrągła kolumna.
Odległość od osi wrzeciona do kolumny 283mm.
SŁYNNI ELEKTRZY
Standardowo z
Dostępne słynne elektryczne Schneider $ Delixi
Scenariusze zastosowań
Małe warsztaty i studia przetwórcze:Z5040 nadaje się do ogólnych warsztatów lub do użytku osobistego, gdzie potrzebne są małe ilości-precyzyjnej obróbki wiertniczej. Może szybko wykonać zadanie wiercenia osprzętu, małych elementów mechanicznych i precyzyjnych akcesoriów itp. Jest niewielki, może wykonywać wiele zadań jednocześnie, aby zmniejszyć koszty sprzętu i przestrzeń do pracy; Zapewnij dokładność przetwarzania.
Działy Utrzymania Sprzętu:Szeroko stosowany w Dziale Utrzymania Ruchu w fabrykach, przedsiębiorstwach i na budowach do wiercenia i naprawy części mechanicznych. Maszyna, która precyzyjnie wierci otwory na zużytych częściach, powiększa otwór lub rozwierca go, gwintuje śruby itp., aby szybko wykonać zadania konserwacyjne. Wysoka-stabilność systemu może działać lepiej w stabilnych operacjach, minimalizując przestoje maszyny, utrzymując obiekty dłużej do użytku w zastosowaniach.
Instytucje szkolenia zawodowego:Model Z5040 nadaje się do nauczania umiejętności wiercenia pionowego w szkołach zawodowych i technicznych itp. Prosty w obsłudze, mały rozmiar i bardzo bezpieczny; nadaje się do nauki dla studentów. Pomaga studentom opanować podstawy wiercenia pionowego, zrozumieć przyczyny i metody precyzji wiercenia itp., aby zapewnić podstawy teoretyczne do dalszej pracy w technologii obróbki mechanicznej.
Małe-przetwarzanie niestandardowe wsadowe:Do wydajnego przetwarzania małych ilości-niestandardowych produktów, takich jak niestandardowe urządzenia sprzętowe, elementy eksperymentalne i precyzyjne akcesoria. Wysoka dokładność wiercenia maszyny i elastyczna regulacja prędkości mogą spełniać różne specyfikacje rozmiarów i materiałów w zakresie wymagań wiertniczych, zapewniając jakość przetwarzania przy niskich kosztach podczas produkcji. Ma również zastosowanie do-produkcji części na małą skalę z dużą precyzją pozycjonowania otworów.
Często zadawane pytania
P: Jakie są kluczowe specyfikacje małej wiertarki pionowej Z5040?
Odp.: średnica wiercenia maksymalnie: 40 mm; Zakres prędkości wrzeciona: 80-1250 obr./min; Typ uchwytu wiertarskiego: MT4; Długość skoku płytki wiertniczej (mm): 120 mm. Rozmiar stołu roboczego wynosi 380 * 300 mm, wymiary całkowite: 1000 * 750 * 1850 mm, waga netto: 480 kg; moc silnika głównego: 1,1 kW.
P: Jakie materiały może przetwarzać Z5040?
Odp.: Maszyna może obrabiać różne popularne typy, a także metale-o wysokiej wytrzymałości, takie jak stal węglowa, stal nierdzewna, stopy aluminium, brąz i żeliwo. Potrafi wiercić na miejscu otwory w różnych materiałach o różnej twardości, aby jednocześnie wykonywać wiele operacji procesowych.
P: Czy Z5040 obsługuje operacje gwintowania i rozwiercania?
Odp.: Tak, gwintowanie i rozwiercanie można wykonywać jednocześnie. W tym projekcie zainstalowano system transmisji o zmiennej-prędkości, którym można sterować ręcznie; Dostosowanie jest wystarczające do specyficznych wymagań użytkownika podczas obróbki gwintów i rozwiercania.
P: Czy Z5040 jest odpowiedni dla operatorów z podstawowym doświadczeniem w przetwarzaniu lub dla początkujących?
O: Może być wygodnie obsługiwany przez użytkownika. Prosty Panel Sterowania; dokładna regulacja głębokości i prędkości wiercenia przy użyciu funkcji ręcznego-przesuwu-pokrętła. Operatorzy posiadający podstawowe doświadczenie w obsłudze mogą szybko się z nim zapoznać; Nowicjusze potrzebują stosunkowo mniej czasu na naukę i użytkowanie.
P: Jakie-usługi posprzedażowe są świadczone i jaki jest okres gwarancji?
Odp.: Ustawowy okres gwarancji wynosi trzy lata. Oferujemy 24-godzinny nieprzerwany serwis, oryginalne części zamienne i bezpłatne podręczniki szkoleniowe. Usługi naprawy na miejscu są świadczone w formie zakupu; oraz w ciągu 72 godzin od dostawy do kluczowych obiektów przemysłowych. Zapytaj o niestandardowe opakowanie w dowolnym momencie.
