Shandong TaoFong CNC Machine Tool Co., Ltd. jest jednym z wiodących producentów i dostawców centrum frezarek pionowych cnc w Chinach, obsługuje również usługi niestandardowe. Zapraszamy do zakupu wysokiej jakości centrum frezarki pionowej cnc na sprzedaż tutaj z naszej fabryki. Dostępna jest dobra obsługa i rozsądna cena.

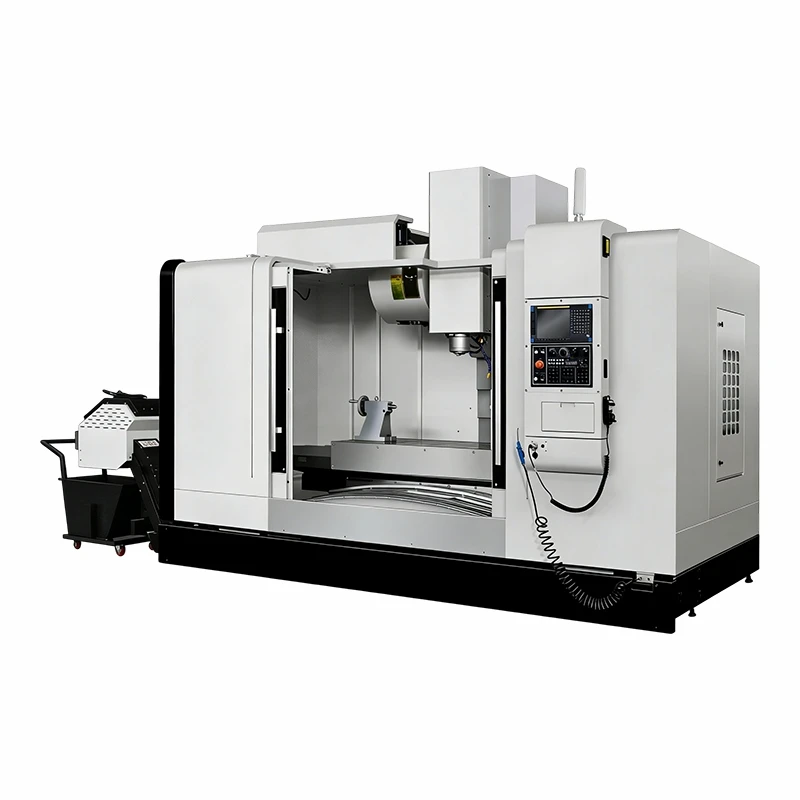

Pionowe centrum frezarskie CNC VMC1580 to średniej wielkości-wielofunkcyjne-centrum obróbcze odpowiednie do obróbki dużych i złożonych części metalowych. Dzięki integracji-precyzyjnego sterowania CNC, całkowicie-elektrycznie zautomatyzowanej konstrukcji i inteligentnych operacji, kompletnego frezowania, wiercenia i innych prac na jednym uchwycie, zmniejsza się w ten sposób liczba etapów przetwarzania i zwiększa się dokładność pozycjonowania. Odpowiada wielu rodzajom materiałów metalicznych, takich jak stal niskowęglowa, stal nierdzewna, stal stopowa, stal formierska, stop miedzi,-stop Al o wysokiej wytrzymałości itp.; może również spełniać różne-wymagania dotyczące technologii produkcji precyzyjnej w przemyśle. Rozmiar stołu warsztatowego: 1700x800mm; Maksymalna prędkość wrzeciona 8000r/min; Duży obszar przetwarzania o dobrej wytrzymałości systemu i zdolny do obsługi niektórych zadań ważenia. Wykonane z żeliwnych części HT300, w tym kompletnej konstrukcji łóżka i wzmocnionych elementów ramy nośnej, które zapewniają doskonałą sztywność,-wysoką skuteczność tłumienia drgań, odporność na szok termiczny itp., wykorzystywane do podtrzymywania głównego ciężaru korpusu i ruchomych części różnych maszyn.
Zalety produktu
Doskonała sztywność
VMC-1580 to część żeliwna o ulepszonej konstrukcji. Starannie starzony w trzech etapach w celu usunięcia naprężeń wewnętrznych oraz zmniejszenia wibracji i odkształceń spowodowanych częstym użytkowaniem pod dużymi obciążeniami i dużymi prędkościami. Wzmocniona kolumna ma większą sztywność w porównaniu ze zwykłą; może to zrobić-dogłębnie kopać i przekazywać moment w przypadku niektórych materiałów, takich jak stal o wysokiej twardości, utrzymując jednocześnie stabilną pracę systemu w czasie, aby zapewnić precyzyjny błąd lokalizacji.
Wysoce-precyzyjne wrzeciono i inteligentne odzyskiwanie mgły olejowej
Zainstalowano wysoce-precyzyjne wrzeciono BT50 napędzane serwomotorem prądu przemiennego o mocy 18-kW; Jest uszczelniony kulkami łożyskowymi, dzięki czemu może pracować nieprzerwanie przez długi okres czasu, a błąd pracy-jest mniejszy niż 0,002 mm. Zamontuj go na wrzecionie-z moderowaną częstotliwością, a jednostka sterująca-prędkością-będzie płynnie zmieniać się i działać cicho. Opcjonalnie instalowany jest inteligentny system odzyskiwania-mgły olejowej, który zbiera i usuwa mgłę olejową powstającą podczas przetwarzania, zmniejsza zanieczyszczenie środowiska i oszczędza olej LUB, co poprawia środowisko pracy.
Inteligentna automatyzacja i elastyczne przetwarzanie
Wyposażony w system CNC GSK; posiada 12-kolorowy ekran dotykowy z funkcją symulacji programu, diagnozowania usterek i programowania w trybie offline, które ułatwiają wygodną obsługę. Uzbrojony system-automatycznego zmieniacza narzędzi (ATC) osiągnął prędkość-zmiany narzędzi wynoszącą 3,8 s, co znacznie skraca cykl przetwarzania. obsługuje połączenie trójosiowe-; Obsługiwana jest także opcja czteroosiowego stołu obrotowego-, która umożliwia obróbkę wielu powierzchni konturu jednocześnie po zamocowaniu. Rozproszony system automatycznego smarowania obejmujący-urządzenie monitorujące ciśnienie i alarmujące, które ogranicza zużycie podzespołów i awarie sprzętu.
Ciężki-Udźwig i kompleksowe bezpieczeństwo
Stół roboczy maszyny jest wykonany z-jakości-żeliwa i ma warstwę-odporną na zużycie; Obciążenie robocze może osiągnąć nawet 1500 kg. Opcjonalne przenośniki łańcuchowe-wiórów o dużej mocy i skrzynki-wychwytujące-wióry o dużej pojemności mogą szybko odprowadzać nadmiar wiórów, aby uniknąć ich gromadzenia się. Różnorodne zabezpieczenia Urządzenia obejmują wyłączniki awaryjne, przeciążenia wrzeciona, kolizje narzędzi i całkowicie zamknięte osłony ochronne chroniące bezpieczeństwo operatorów przed wiórami.
Główne parametry techniczne produktu
|
SPECYFIKACJE |
Jednostki |
VMC1580 |
|
Rozmiar stołu |
mm |
1700*800 |
|
Przesuw osi X |
mm |
1500 |
|
Przesuw osi Y |
mm |
800 |
|
Przesuw osi Z |
mm |
700 |
|
Maks. obciążenie stołu roboczego |
kg |
1500 |
|
Szczelina T (liczba-szerokość*skok) |
- |
5-22*135 |
|
Maks. prędkość wrzeciona |
obr./min |
6000/8000 |
|
Stożek wrzeciona |
mm |
BT50 |
|
Główna moc silnika |
kw |
15/18.5 |
|
Prędkość szybkiego przesuwu X/Y/Z |
m/min |
20/20/15 |
|
Prędkość posuwu cięcia |
mm/min |
1-5000 |
|
Typ szyny prowadzącej |
- |
Szyna liniowa / Szyna liniowa osi X/Y Szyna twarda osi Z |
|
Odległość od osi wrzeciona do powierzchni kolumny |
mm |
810 |
|
Odległość pomiędzy czubkiem wrzeciona a powierzchnią stołu |
mm |
130-830 |
|
Dokładność pozycjonowania |
mm |
0.01 |
|
Powtórz dokładność pozycjonowania |
mm |
0.0075 |
|
Magazyn narzędzi |
- |
Ramię 24 |
|
Maks. średnica narzędzia |
mm |
112/200 |
|
Maks. waga narzędzia |
kg |
18 |
|
Masa maszyny |
kg |
13000 |
|
Wymiar całkowity (L*W*H) |
mm |
4300*3200*3100 |
Szczegóły standardu maszyny
KONSTRUKCJA MASZYNY
Wysoka wytrzymałość, wysoka jakośćHT300lane żelazo
SYSTEM KONTROLI
Standard:GSK980/ KND1000 kontrola
PRECYZYJNE WRZECIONO TAJWAN
1. Wrzeciono tajwańskieBT408000 obr./min
2. Zaliczony test ISO na równowagę dynamiczną
MAGAZYN NARZĘDZIOWY TAJWAN
1. TajwanOKADA ramię magazynka 24tool.
2. Czas wymiany narzędzia tylko 2-3 sekundy.
1 śruba pociągowa znanej marki,
2. łożysko śruby pociągowej z wykorzystaniem łożyska SKF lub NACHI,
3. sprzęgło YC połączone bezpośrednio
PRECYZYJNE SZYNY LINIOWE TAJWAN
1. Tajwańska prowadnica liniowa o dużej prędkości, dokładność pozycjonowania może osiągnąć klasę μm
UKŁAD SMAROWANIA
HERGAutomatyczne urządzenie centralnego smarowania.
PKOMPONENTY NEUMATYCZNE
Standardowo zAirTACKomponenty pneumatyczne
1. z bezpiecznymi komponentami elektrycznymi firmy Schneider
2. Szybka wtyczka w standardzie
Każda maszyna przeszła testy interferometru laserowego firmy Renishaw i testy Ballbar
Scenariusze zastosowań
Produkcja ciężkich maszyn i komponentów morskich:Szerokie zastosowanie w obróbce-dużych-elementów, w tym ciężkich-ram maszyn, cylindrów hydraulicznych i śmigieł statków. Ma znaczną nośność-i duży zakres przetwarzania, dzięki czemu spełnia-wymagania wysokiej precyzji w zakresie wymiarów i wytrzymałości przy produkcji dużych komponentów stosowanych w ciężkim sprzęcie mechanicznym i-morskim.
Przetwarzanie dużych form i matryc:Nadaje się do obróbki dużych podstaw form, rdzeni form i części wnękowych w formach motoryzacyjnych, lotniczych i innych gałęziach przemysłu. Solidne maszyny radzą sobie z obróbką-części stalowych w oryginalnym stanie i pozwalają uniknąć dodatkowego-polerowania. Wysoce precyzyjne wrzeciono zapewnia stabilność pracy powierzchni formy; Skrócenie cyklu produkcyjnego, poprawa jakości formy.
Produkcja komponentów lotniczych i-precyzyjnych:Przetwarzanie dużych części konstrukcji lotniczych lub produktów przemysłowych o wysokiej precyzji. Opcjonalne połączenie czterech-osi i wysoka-dokładność pozycjonowania (±0,005/300 mm) spełniły rygorystyczne wymagania dotyczące precyzji w zastosowaniach lotniczych i kosmicznych, zapewniając niezawodność i bezpieczeństwo produktu. Może przetwarzać mocne-materiały stopowe i spełniać wymagania-wysokiej klasy produkcji.
Duże-niestandardowe maszyny do przetwarzania i inżynierii:Odpowiednie dla dużych-warsztatów zajmujących się obróbką niestandardową lub przedsiębiorstw produkujących maszyny inżynieryjne. Przetwarza dużą liczbę konkretnych-konstrukcji metalowych wykonanych na zamówienie, komponentów urządzeń przemysłowych i-precyzyjnych instrumentów, które wymagają małych partii i różnych specyfikacji. Elastyczny tryb pracy i duży-stół warsztatowy mogą obsługiwać wiele rodzajów dużych części różnych formularzy.
Często zadawane pytania
P: Jakie są kluczowe specyfikacje centrum frezarki pionowej cnc VMC1580
Odp.: Rozmiar stołu roboczego: 1700 mm x 800 mm; Nośność znamionowa: 1500 kg. Ruch w osiach X, Y, Z wynosi 1500x800x700 mm; Zakres prędkości wrzeciona: 0-8000 obr./min. Jest wyposażony w główny silnik serwo prądu przemiennego o mocy 15 kW i system ATC z 24-ramiennymi stacjami-. Specyfikacja dokładności położenia- mieści się w zakresie ±0,008/300 mm; Powtarzana-pozycja-Dokładność w granicach ±0,006 mm; Wymiary całkowite: 4300 mm × 3200 mm × 3100 mm; Masa netto: 12000 kg; Użyj trój-fazowego, czterofazowego źródła zasilania o napięciu 380 woltów.
P: Jakie materiały może przetwarzać VMC1580?
Odp.: Może obsługiwać różne metale żelazne, takie jak stal węglowa, stal nierdzewna i stal stopowa; Do metali nieżelaznych- zaliczają się stopy miedzi, stopy aluminium. Można go stosować do obróbki zgrubnej lub dokładnej o różnej twardości i rozmiarach dużych, ciężkich części o różnej grubości w przemyśle.
P: Jaka jest funkcja inteligentnego systemu odzyskiwania mgły olejowej?
Odp.: Inteligentny system odzyskiwania mgły olejowej zbiera i filtruje mgłę olejową powstającą podczas przetwarzania w celu recyklingu jej jako użytecznego oleju smarowego. Zmniejszy to zanieczyszczenie środowiska i ochroni zdrowie operatora, oszczędzając w ten sposób koszty zużycia oleju smarowego; uwalniając w ten sposób cele w zakresie oszczędności energii i ochrony środowiska.
P: Czy VMC1580 nadaje się do przetwarzania-dużych-elementów?
Odpowiedź: Tak. Stół roboczy o wymiarach 1700x800 mm i maksymalnym udźwigu do przenoszenia wynosi około 1500 kg. We wszystkich kierunkach jest wystarczająca przestrzeń robocza: 1500 * 800 * 700 mm; Dostępne jest również kompletne łóżko zapewniające stabilną pracę przy dużym obciążeniu.
P: Jakie-usługi posprzedażowe są świadczone?
O: Początkowo będzie obowiązywać-roczna gwarancja. Zapewniaj całodobową-godzinę pomocy technicznej online, sprzedawaj oryginalne części zamienne, takie jak wrzeciona i śruby kulowe, zapewniaj bezpłatne usługi szkoleniowe w zakresie instalacji. Teren jest utrzymywany, a znaczna ilość zapasów szybko dotarła do obszaru przemysłowego.
