Shandong TaoFong CNC Machine Tool Co., Ltd. jest jednym z wiodących producentów i dostawców pionowych centrów obróbczych cnc w Chinach, obsługuje również usługi niestandardowe. Zapraszamy do zakupu wysokiej jakości pionowych centrów obróbczych cnc na sprzedaż tutaj z naszej fabryki. Dostępna jest dobra obsługa i rozsądna cena.

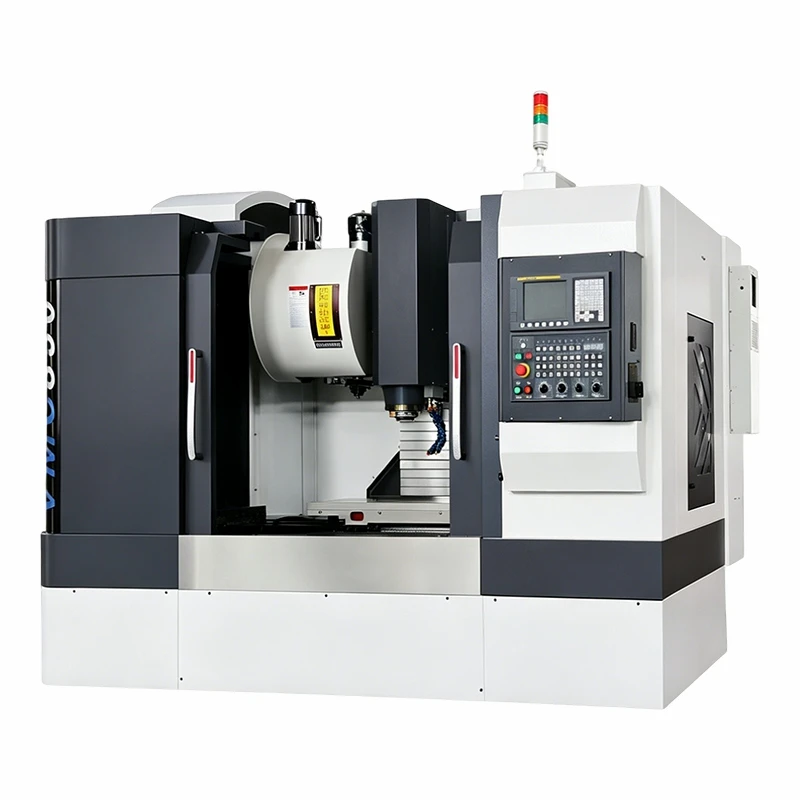

Pionowe centra obróbcze CNC VMC855 to pionowa obrabiarka CNC zaprojektowana z myślą o wysokich wymaganiach dotyczących precyzji i wydajności masowej produkcji-elementów metalowych-o średnich rozmiarach. Integracja zaawansowanej technologii sterowania CNC, solidnej konstrukcji strukturalnej i inteligentnego sprzętu automatyzującego w jedną maszynę, która może spełniać różne obecnie istniejące wymagania produkcyjne; możliwe jest frezowanie otworów wiertniczych, gwintowanie itp., kompletne operacje na tym samym-przedmiocie. Wspomniane tutaj pionowe centrum obróbcze może być stosowane na wielu rodzajach materiałów metalowych; na jego liście znajdują się stal węglowa, stal nierdzewna, stale stopowe oraz żeliwo miedziane i aluminiowe. Typ o wymiarach stołu 1000×550mm i całkowitym przemieszczeniu sięgającym X850×Y550×Z550mm; posiada maksymalną prędkość obrotową wrzeciona sięgającą 8000 obr./min. Odlew z wysokiej-gatunku żeliwa HT300 w celu zapewnienia integralności konstrukcyjnej, zdolności tłumienia i wymagań dotyczących stabilności termicznej wzmocnionych kolumn kratowych i konstrukcji-grubościennych poddawanych dużym obciążeniom podczas powtarzanych testów. Dzięki systemowi CNC GSK, wrzecionu BT40 i 24-stanowiskowemu systemowi ATC typu tarczowego jest to ważna obrabiarka do obróbki mechanicznej, produkcji form i warsztatów produkujących części samochodowe.
Zalety produktu
Solidna konstrukcja konstrukcyjna i duża zdolność cięcia
Dolna płyta VMC850 wykonana jest z litego żeliwa-, a kolumny kratowe wzmocnione od wewnętrznej strony są sztucznie starzone po kilku rundach-ciężkich-operacji związanych z obróbką skrawaniem metalu ze względu na wytwarzanie naprężeń wewnętrznych. który zaspokaja zapotrzebowanie na ciągłą pracę przez dłuższy okres czasu w warunkach o bardzo wysokiej precyzji i trudnych warunkach materiałowych. Wrzeciono napędzane paskiem jest połączone z narzędziem-pneumatycznym, które uderza mocno podczas wymiany narzędzi, aby zapobiec nadmiernemu zużyciu łożysk.
Wysoka precyzja i stabilna wydajność pozycjonowania
Dostarczono odpowiednio-precyzyjne elementy śruby-kulkowej- i{4}}prowadnicy liniowej; Kierunki osi X-, Y-, Z- działają płynnie i precyzyjnie, z błędem pozycjonowania mniejszym niż 0,01 mm i powtarzalnością lepszą niż 0,008 mm. Serwomotor prądu stałego BT40-150; zapewnia stosunkowo duże siły skrawania, aby utrzymać wyższą-jakość Chropowatość powierzchni przy dobrej obróbce przedmiotu. Może osiągnąć zadowalające wyniki w zakresie dokładności położenia, jak wskazano. Dodatkowo zastosowano układ chłodzenia wrzeciona i urządzenie do wstępnego napinania śruby, aby przeciwdziałać zmianom temperatury trwającym przez pewien czas podczas pracy i zapewnić dokładność maszyny.
Inteligentna automatyzacja i wysoka wydajność produkcji
VMC855 jest wyposażony w system CNC GSK25I z łatwym-w-obsłudze kolorowym ekranem dotykowym do edycji programów, ustawień parametrów itp., który umożliwia szybkie wykrywanie usterek. W systemie ATC składającym się z 24-dysków{8}}cykl-zmiany narzędzia zajmuje tylko pięć sekund; W rezultacie oszczędza niepotrzebny czas przetwarzania i poprawia wydajność produkcji. Obsługuje trzy stany pracy: w pełni automatyczny, pół{11}}automatyczny i ręczny; scentralizowany system automatycznego smarowania Zawiera elementy wykrywające ciśnienie, które zapewniają wymagane smarowanie ważnych części i przedłużają ich żywotność. System może poruszać się w górę, w dół, w lewo lub w prawo z maksymalną prędkością 24 m na minutę.
Humanizowany design i kompleksowa ochrona bezpieczeństwa
Jest tylko jedna skrzynka elektryczna; Zatem tego rodzaju sprzęt nie może mieć wahań operacyjnych. Chipy o dużej mocy przenoszą, a skrzynki zbiorcze-chipów-o dużej pojemności mogą skutecznie czyścić wióry, utrzymując czystość podczas pracy. Jest wyposażony w różnego rodzaju urządzenia zabezpieczające, które zapewniają bezpieczeństwo operatorów i zapobiegają przypadkowemu lub celowemu rozpryskiwaniu wiórów podczas pracy wrzecion. System nadmuchu wrzeciona zwiększający wygodę obsługi i poprawiający jakość przetwarzania.
Główne parametry techniczne produktu
|
SPECYFIKACJE |
Jednostki |
VMC855 |
|
Rozmiar stołu |
mm |
1000*550 |
|
Przesuw osi X |
mm |
850 |
|
Przesuw osi Y |
mm |
550 |
|
Przesuw osi Z |
mm |
550 |
|
Maks. obciążenie stołu roboczego |
kg |
600 |
|
Szczelina T (liczba-szerokość*skok) |
- |
5-18*90 |
|
Maks. prędkość wrzeciona |
obr./min |
8000 |
|
Stożek wrzeciona |
mm |
BT40 |
|
Główna moc silnika |
kw |
7.5 |
|
Prędkość szybkiego przesuwu X/Y/Z |
m/min |
24/24/20 |
|
Prędkość posuwu cięcia |
mm/min |
1-8000 |
|
Typ szyny prowadzącej |
- |
Szyna liniowa |
|
Odległość osi wrzeciona od powierzchni kolumny |
mm |
590 |
|
Odległość pomiędzy czubkiem wrzeciona a powierzchnią stołu |
mm |
130-660 |
|
Dokładność pozycjonowania |
mm |
0.0075 |
|
Powtórz dokładność pozycjonowania |
mm |
0.005 |
|
Magazyn narzędzi |
- |
Ramię 24 |
|
Maks. średnica narzędzia |
mm |
78/120 |
|
Maks. waga narzędzia |
kg |
8 |
|
Masa maszyny |
kg |
5500 |
|
Wymiar całkowity (L*W*H) |
mm |
2900*2400*2800 |
Szczegóły standardu maszyny
KONSTRUKCJA MASZYNY
Wysoka wytrzymałość, wysoka jakośćHT300lane żelazo
SYSTEM KONTROLI
Standard:GSK980/ KND1000 kontrola
PRECYZYJNE WRZECIONO TAJWAN
1. Wrzeciono tajwańskieBT408000 obr./min
2. Zaliczony test ISO na równowagę dynamiczną
MAGAZYN NARZĘDZIOWY TAJWAN
1. TajwanOKADA ramię magazynka 24tool.
2. Czas wymiany narzędzia tylko 2-3 sekundy.
1 śruba pociągowa znanej marki,
2. łożysko śruby pociągowej z wykorzystaniem łożyska SKF lub NACHI,
3. sprzęgło YC połączone bezpośrednio
PRECYZYJNE SZYNY LINIOWE TAJWAN
1. Tajwańska prowadnica liniowa o dużej prędkości, dokładność pozycjonowania może osiągnąć klasę μm
UKŁAD SMAROWANIA
HERGAutomatyczne urządzenie centralnego smarowania.
PKOMPONENTY NEUMATYCZNE
Standardowo zAirTACKomponenty pneumatyczne
1. z bezpiecznymi komponentami elektrycznymi firmy Schneider
2. Szybka wtyczka w standardzie
Każda maszyna przeszła testy interferometru laserowego firmy Renishaw i testy Ballbar
Scenariusze zastosowań
Produkcja podzespołów mechanicznych:VMC-855 jest szeroko stosowany w zakładach obróbki mechanicznej do wytwarzania-średnich rozmiarów obrabiarek, takich jak przekładnie i układy hydrauliczne; Wysoka precyzja i stabilność gwarantują, że wymiary jego części odpowiadają wymaganiom montażowym ciężkich maszyn lub sprzętu ogólnego. Funkcja-automatycznej-zmieniarki narzędzi i funkcje-przetwarzania-o wysokiej wydajności nadają się do-produkcji seryjnej dużych partii w celu zmniejszenia inwestycji w siłę roboczą i poprawy stabilności produktu.
Przetwarzanie form i matryc: Nadaje się do fabryk form do obróbki podstaw form, rdzeni form lub części wnękowych o wysokiej precyzji. Dzięki wysokiej sztywności, stabilnemu wrzecionu i możliwości-głębokiego skrawania stali formierskiej, zmniejsza się obciążenie pracą związaną ze szlifowaniem-po obróbce. Używanie więcej niż jednego narzędzia kolejno bez zmiany, skracając czas przetwarzania pojedynczego elementu lub produktu poprzez szybsze cięcie materiałów. Zapewnia również miejsce na dodatkowe silniki-osi czwartej lub piątej, zgodnie z wymaganiami kolejnej formy.
Produkcja samochodów i komponentów 3C:VMC855 może współpracować z wieloma rodzajami pojazdów, w tym ze wspornikiem silnika, elementem podwozia lub częścią skrzyni biegów. bardzo dokładne i solidne, zdolne spełnić ogólnie niezwykle wysokie-wymagania jakościowe dla samochodów. Ma zastosowanie również do procesów obejmujących komponenty 3C i produkcję sprzętu; Może dostosować się do zminiaturyzowanej struktury wraz z tendencją tej dziedziny do obniżania kosztów.
Precyzyjny instrument i niestandardowe przetwarzanie: Nadaje się do fabryk instrumentów precyzyjnych i indywidualnych warsztatów zajmujących się-niestandardową obróbką. Przetwarza-precyzyjne instrumenty i niestandardowe produkty metalowe; można dostosować do małych-partii i wielu-różnych wymagań produkcyjnych. Elastyczne tryby pracy i-precyzyjne pozycjonowanie pozwalają przetwarzać różnorodne skomplikowane kształty; dlatego ma zastosowanie do różnych części niestandardowych w sektorach lotniczym i urządzeń medycznych.
Często zadawane pytania
P: Jakie są kluczowe specyfikacje pionowych centrów obróbczych CNC VMC855?
Odp.: Rozmiar stołu warsztatowego: 1000 mm x 550 mm; Nośność znamionowa stołu warsztatowego: 500 kg. Ruch w osi X/Y/Z-: 850 x 550 x 550 mm; Zakres prędkości wrzeciona: 0-8000 obr./min. Posiada główny silnik serwo prądu przemiennego o mocy 7,5 kW i 24-płytowy system ATC typu dyskowego. Dokładność pozycjonowania: ±0,008 mm; Powtórzony błąd pozycjonowania: ±0,006 mm. Całkowita długość wymiarów całkowitych wynosi 2900 mm * 2400 mm * 2800 mm
P: Jakie materiały może przetwarzać VMC855?
Odp.: Może przetwarzać różne rodzaje rud żelaza (węgla, stali nierdzewnej, stopów), a także-materiały nieżelazne, takie jak stopy miedzi i aluminium. Nadaje się zarówno do twardych, jak i miękkich metali, takich jak te o różnych kształtach; Nadaje się do różnych gałęzi przemysłu, które wymagają masowej produkcji-precyzyjnych komponentów.
P: Jaka jest zaleta rolkowej prowadnicy liniowej zastosowanej w VMC855?
Odp.: Prowadnice liniowe rolkowe mają więcej niż jeden obszar projekcji izometrycznej w porównaniu ze zwykłymi prowadnicami liniowymi kulkowymi; dzięki temu są stosunkowo sztywne,-o niskim poziomie hałasu i-trwałe. Obsługuje-szybkie ruchy i-ciężkie cięcie, aby zapewnić stabilną pracę i dłuższą żywotność sprzętu, a także lepszą dokładność i szybkość przetwarzania.
P: Czy VMC855 może być wyposażony w 4. lub 5. oś?
Odp.: Tak, może. Kolumna Maszyny posiada miejsce na montaż czwartej i piątej osi, co umożliwia obróbkę wielu stron w jednym przebiegu; Poprawia to wydajność produkcji i umożliwia obsługę coraz bardziej złożonych części form i komponentów lotniczych.
P: Jakie-usługi posprzedażowe są świadczone?
Odpowiedź: Obowiązuje jeden rok. Świadczenie całodobowej-godzinnej pomocy technicznej online; Dostarczanie oryginalnych części zamiennych (w tym wrzecion, śrub kulowych i narzędzi skrawających); Oferuj użytkownikom-operacje w witrynie. Sprzedaż usług naprawy na miejscu i części zamiennych będą niezwłocznie uzupełniane w kluczowych branżach, zgodnie z żądaniem firmy. Konfigurowalny system CNC i pojemność biblioteki narzędzi są oferowane na życzenie.
