Shandong TaoFong CNC Machine Tool Co., Ltd. jest jednym z wiodących producentów i dostawców pionowych centrów obróbczych cnc w Chinach, obsługuje również usługi niestandardowe. Zapraszamy do zakupu wysokiej jakości pionowego centrum obróbczego cnc na sprzedaż tutaj z naszej fabryki. Dostępna jest dobra obsługa i rozsądna cena.

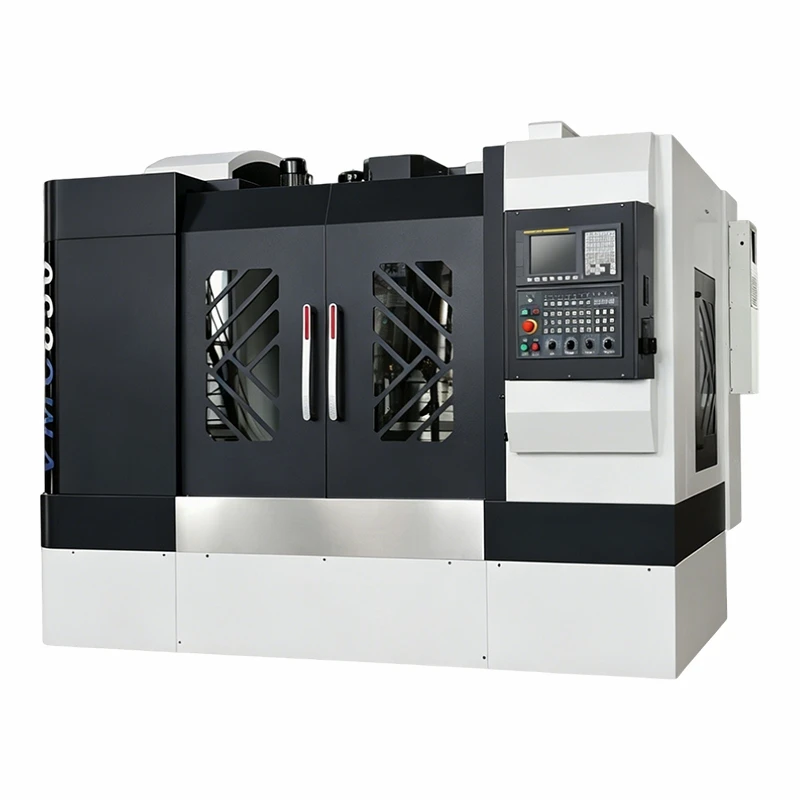

Pionowe centrum obróbcze cnc VMC860 (VMC), w skrócie „pionowa maszyna CNC”, które w ostatnim czasie znalazło szerokie zastosowanie w przemyśle i edukacji. Integracja-precyzyjnej technologii sterowania CNC, optymalizacja konstrukcji i funkcji inteligentnej obsługi, aby zakończyć frezowanie, wiercenie, wytaczanie i inne procesy obróbki precyzyjnej w jednym czasie, znacznie zmniejsza liczbę procesów produkcyjnych i zwiększa dokładność przetwarzania. Ma zastosowanie do różnych typów-przedmiotów; Może na przykład przetwarzać wiele rodzajów stali węglowej, stali nierdzewnej, stali stopowych i stopów miedzi-, stopy aluminium o wysokiej wytrzymałości i inne materiały. Element roboczy o wymiarach 1000 x 550 mm-; maksymalny skok: X850 * Y600 * Z600mm; prędkość wrzeciona aż do 12000 obr/min i bardziej precyzyjna praca. Aby go wzmocnić, zmontowano-precyzyjnie odlany element stali HT300, dzięki czemu VMC860 jest bardzo sztywny, nie-wibracyjny i odporny na ciepło-w ekstremalnych warunkach pracy przy długotrwałym,-pracy. Wysoce-precyzyjny system CNC jest wyposażony w szybki-silnik wrzecionowy BT40 i 24-jednostki-wymiany narzędzi; Można go uznać za jedno z głównych urządzeń w produkcji mechanicznej, obróbce form lub obszarach produkcji części samochodowych.
Zalety produktu
Zoptymalizowana sztywność konstrukcyjna i zwiększona wydajność cięcia
Firma VMC860 wykorzystuje jedno-odlew-żeliwny stół roboczy; podczas trzeciego sztucznego cyklu starzenia dodano system wewnętrznych wzmocnionych żeber, aby zwiększyć sztywność w przypadku szybko-przemieszczających się elementów skrawających lub dużych-komponentów obrabianych maszynowo. W tym projekcie wprowadzono mocno wzmocnioną głowicę wrzeciona, aby poprawić nośność-maszyny w operacjach głębokiego-cięcia, frezowania z dużą-prędkością-, a także obróbki bardzo twardych materiałów. Bezpośredni napęd wrzeciona minimalizujący straty mocy i zapewniający wysoki stopień precyzji działania; Uszczelnione wrzeciona skutecznie zapobiegają zanieczyszczeniu wiórami lub chłodziwem, przedłużając w ten sposób ich żywotność.
Wysoka precyzja i-długoterminowa stabilność
Ramiona osi X, Y i Z- mają napędy śrubowe-kulkowe-o wysokiej dokładności, wyposażone w rolki RGH55, które charakteryzują się błędem pozycjonowania mniejszym lub równym ±0,008 mm przy 300 mm; Powtarzalność Odchylenie ruchu Większe lub równe ±0,006 mm zgodnie z odpowiednimi normami. Wysokoobrotowe-wrzeciono BT40 napędzane serwomotorem prądu przemiennego-o mocy 11 kW zostało wyposażone w wyjątkowo niską-wartość wybicia-, wynoszącą mniej niż jedną dwudziestą-średnicy wirnika: < 0,003 mm. Ponadto posiada inteligentną funkcję kompensacji temperatury, która wykrywa zmiany temperatury otoczenia. Stale dostosowuje powiązane parametry, aby wyeliminować deformacje termiczne w czasie. Stabilizuje dokładność przetwarzania.
Inteligentna automatyzacja i wydajna produkcja
VMC860 zostało ujednolicone zainstalowane w systemie CNC GSK, a jego kolorowy ekran LCD może normalnie działać podczas wykonywania programu, modyfikowania parametrów lub wyświetlania błędów itp. Cztery-Czas wymiany narzędzia jest krótszy niż 4,5 s dzięki technologii Motion na 24 stacjach; optymalizacja konserwacji w celu dalszego ograniczenia przestojów, zwiększenia wielkości produkcji i jeszcze wyższej wydajności operacyjnej. Można go obsługiwać na trzy sposoby: w pełni automatyczny, pół-automatyczny lub ręczny; Scentralizowany automatycznie smaruje kluczowe części, aby zapewnić odpowiedni dopływ smaru, a tym samym zmniejszyć zużycie i uniknąć wypadków. Maksymalna prędkość szybkiego przesuwu dla wszystkich osi wynosi 40 mm/S; Możliwość przetwarzania wielu-komponentów.
Humanizowany projekt i-pełna ochrona bezpieczeństwa
Jedno-elementowa szafka elektryczna podzielona w celu poprawy wentylacji i zapobiegania gromadzeniu się ciepła wokół sprzętu wpływającego na jego normalne działanie. Pojemniki na żetony o dużej-pojemności- służą do szybkiego zbierania żetonów, zapewniając w ten sposób doskonałe środowisko pracy. Do urządzeń zabezpieczających zalicza się przycisk-zatrzymania-natychmiastowego, czujnik-przeciążenia wrzeciona-; narzędzie-urządzenie zabezpieczające- przed kolizją itp.; Dostępna jest również całkowicie zamknięta skorupa ochronna, która zapewnia-bezpieczeństwo życia operatorów i zmniejsza ryzyko zranienia dłoni lub palców odłamkami odłamków. Odłączany ręczny generator impulsów poprawia wygodę obsługi. Dostosowuje się do różnych nawyków operatora.
Główne parametry techniczne produktu
|
SPECYFIKACJE |
Jednostki |
VMC860 |
|
Rozmiar stołu |
mm |
1000*550 |
|
Przesuw osi X |
mm |
850 |
|
Przesuw osi Y |
mm |
600 |
|
Przesuw osi Z |
mm |
600 |
|
Maks. obciążenie stołu roboczego |
kg |
600 |
|
Szczelina T (liczba-szerokość*skok) |
- |
5-18*90 |
|
Maks. prędkość wrzeciona |
obr./min |
8000 |
|
Stożek wrzeciona |
mm |
BT40 |
|
Główna moc silnika |
kw |
7.5 |
|
Prędkość szybkiego przesuwu X/Y/Z |
m/min |
24/24/20 |
|
Prędkość posuwu cięcia |
mm/min |
1-8000 |
|
Typ szyny prowadzącej |
- |
Szyna liniowa |
|
Odległość osi wrzeciona od powierzchni kolumny |
mm |
590 |
|
Odległość pomiędzy czubkiem wrzeciona a powierzchnią stołu |
mm |
130-660 |
|
Dokładność pozycjonowania |
mm |
0.0075 |
|
Powtórz dokładność pozycjonowania |
mm |
0.005 |
|
Magazyn narzędzi |
- |
Ramię 24 |
|
Maks. średnica narzędzia |
mm |
78/120 |
|
Maks. waga narzędzia |
kg |
8 |
|
Masa maszyny |
kg |
5600 |
|
Wymiar całkowity (L*W*H) |
mm |
2900*2400*2800 |
Szczegóły standardu maszyny
KONSTRUKCJA MASZYNY
Wysoka wytrzymałość, wysoka jakośćHT300lane żelazo
SYSTEM KONTROLI
Standard:GSK980/ KND1000 kontrola
PRECYZYJNE WRZECIONO TAJWAN
1. Wrzeciono tajwańskieBT408000 obr./min
2. Zaliczony test ISO na równowagę dynamiczną
MAGAZYN NARZĘDZIOWY TAJWAN
1. TajwanOKADA ramię magazynka 24tool.
2. Czas wymiany narzędzia tylko 2-3 sekundy.
1 śruba pociągowa znanej marki,
2. łożysko śruby pociągowej z wykorzystaniem łożyska SKF lub NACHI,
3. sprzęgło YC połączone bezpośrednio
PRECYZYJNE SZYNY LINIOWE TAJWAN
1. Tajwańska prowadnica liniowa o dużej prędkości, dokładność pozycjonowania może osiągnąć klasę μm
UKŁAD SMAROWANIA
HERGAutomatyczne urządzenie centralnego smarowania.
PKOMPONENTY NEUMATYCZNE
Standardowo zAirTACKomponenty pneumatyczne
1. z bezpiecznymi komponentami elektrycznymi firmy Schneider
2. Szybka wtyczka w standardzie
Każda maszyna przeszła testy interferometru laserowego firmy Renishaw i testy Ballbar
Scenariusze zastosowań
Produkcja komponentów maszyn ciężkich:Firma VMC-860 obsługuje głównie-przetwarzanie komponentów na dużą skalę przez wiele dużych-przedsiębiorstw przemysłu ciężkiego, takich jak produkcja przekładni, skrzyń i-bębenów maszynowych itp. do cylindrów hydraulicznych. Jego doskonała wydajność cięcia i doskonała-precyzja spełniają rygorystyczne standardy wytwarzania precyzyjnych części w produkcji ciężkich maszyn z dużą dokładnością. Funkcja automatycznej zmiany narzędzia i wydajne przetwarzanie Dostosowują się do produkcji wielkoseryjnej, redukując koszty pracy i poprawiając spójność produktu.
Precyzyjne przetwarzanie form i matryc:Ma zastosowanie do precyzyjnych jednostek do produkcji form; przetwarzać podstawy form lub części wnękowych z wyższymi wymaganiami dotyczącymi dokładności. Wysoka-sztywność; dobra wydajność i stabilność napędu silnika może dotrzeć do głębokich części wnęki w warunkach przy stosunkowo niewielkiej obróbce polerskiej po wierceniu. System ATC składający się z 24-stacji można szybko przełączyć na kilka narzędzi; Opcjonalny moduł przyłączeniowy czwartej osi zapewnia wiele stron w jednym procesie, poprawia jakość formy i skraca cykl produkcyjny.
Produkcja komponentów motoryzacyjnych i lotniczych:W przemyśle motoryzacyjnym i lotniczym VMC860 może przetwarzać-wytrzymałe komponenty metalowe do silników, podwozi itp. samochodów lub części konstrukcyjnych przemysłu lotniczego. Charakteryzuje się wysokim stopniem dokładności, szybkości i stabilności, aby spełnić rygorystyczne standardy jakości dla tych branż; zapewnia bezpieczeństwo i niezawodność produktu. Może przetwarzać-stopy o wysokiej wytrzymałości i spełniać wymagania dotyczące lekkości i dobrych parametrów w przypadku części motoryzacyjnych i kosmicznych.
Precyzyjny instrument i niestandardowe przetwarzanie:Nadaje się do fabryk instrumentów precyzyjnych i warsztatów obróbki niestandardowej. Przetwarza-precyzyjne części instrumentów i własne-wyroby metalowe klientów w odpowiedzi na wymagania produkcyjne w małych-partiach i wielu-różnorodnościach. Elastyczne tryby i możliwości-wysokiej precyzji pozycjonowania nadają się do stosowania w przypadku wielu typów urządzeń medycznych, produktów elektronicznych i komponentów lotniczych o skomplikowanych kształtach.
Często zadawane pytania
P: Jakie są najważniejsze specyfikacje pionowego centrum obróbczego CNC VMC860?
Odp.: Wymiary stołu warsztatowego: 1200×500 mm; Limit udźwigu: 600 kg. Ruch osi X/Y/Z wynosi 850×600×600 mm; Zakres prędkości wrzeciona: 0 do 8000 obr/min. Wyposażony w serwosilnik prądu przemiennego o mocy 7,5 kW i system parasolowy typu ATC na 24- stanowiska-. Błąd pozycjonowania wynosi ±0,008/300 mm, błąd ponownego pozycjonowania: ± 0,005 mm. Wymiary całkowite: 2900 × 2400 × 2800 mm; Waga netto: 5200 kg; Typ zasilacza: trójfazowy, trójfazowy Napięcie źródła prądu przemiennego 380 V.
P: Jakie materiały może przetwarzać VMC860?
Odp.: Może przetwarzać różne metale żelazne, takie jak stal węglowa, stal nierdzewna, stal stopowa i stal narzędziowa). Metale nieżelazne obejmują stopy miedzi i stopy aluminium. Nadaje się nie tylko do obróbki zgrubnej, ale także do precyzyjnej obróbki twardych i miękkich materiałów metalowych o różnej grubości, może pracować również w innych sytuacjach.
P: Jak działa inteligentny system kompensacji termicznej?
Odp.: System-kompensacji nietermicznej, który zawiera czujnik do ciągłego śledzenia zmian temperatury pomiędzy elementami, takimi jak wrzeciono i łoże, podczas operacji obróbki. Jeśli podczas obróbki wystąpi przemieszczenie wywołane termicznie, należy je skorygować w systemie CNC zgodnie z wielkością korekty, aby przywrócić jednorodność błędów obróbki.
P: Czy VMC860 można wyposażyć w czwartą oś?
Odpowiedź: Tak, może. W maszynie znajduje się interfejs-osi czwartej, a opcjonalny dodatek stołu obrotowego do obracania przedmiotu obrabianego spełnia wymagania użytkownika. Aby umożliwić wielostronną-jednorazową-obróbkę przedmiotu, skróć czas mocowania i zmniejsz błąd pozycji, aby zwiększyć produktywność w przypadku skomplikowanych części.
P: Jakie-usługi posprzedażowe są świadczone?
Odp.: Zazwyczaj-okres gwarancji wynosi rok. Zapewniaj-całodobową-internetową pomoc techniczną, dostarczaj oryginalne części zamienne, w tym zespoły wrzecion i zespoły śrub kulowych, a także oferuj usługi szkoleniowe w zakresie bezpłatnego-ładowania-obsługiwanego na miejscu sprzętu. Konserwację na miejscu-można kupić niezależnie; W przypadku głównych użytkowników w przemyśle części zamienne zostaną dostarczone do klienta w ciągu 72 godzin. Dostosowanie systemu CNC i biblioteki narzędzi jest dostępne w dowolnym momencie.
