Shandong TaoFong CNC Machine Tool Co., Ltd. jest jednym z wiodących producentów i dostawców pionowych centrów obróbczych vmc850 w Chinach, obsługuje również usługi niestandardowe. Zapraszamy do zakupu wysokiej jakości pionowego centrum obróbkowego vmc850 na sprzedaż tutaj z naszej fabryki. Dostępna jest dobra obsługa i rozsądna cena.

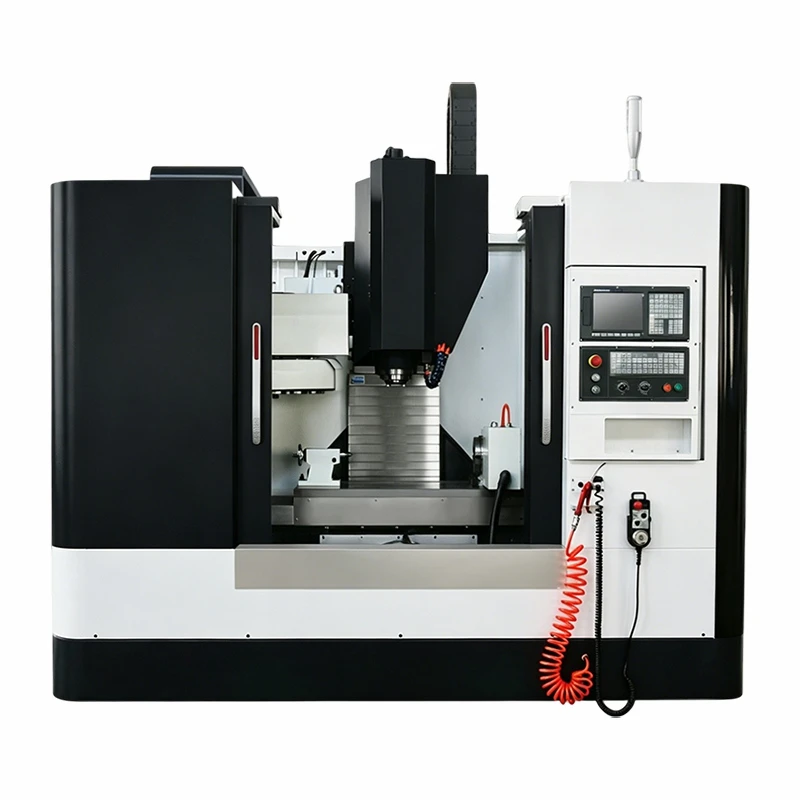

Pionowe centrum obróbcze vmc850 to pionowe centrum obróbcze, które staje się coraz bardziej popularne jako-wysokowydajny sprzęt do produkcji części wymagających dużej dokładności. Dzięki integracji-wydajnej technologii sterowania ruchem, solidnej konstrukcji i inteligentnym funkcjom obsługi, aby zapewnić niezawodne działanie, doskonałą wydajność i dokładność w zastosowaniach przemysłowych. To pionowe centrum obróbkowe może zakończyć frezowanie, wiercenie, wytaczanie, gwintowanie, szlifowanie powierzchni i inne procesy jednocześnie po jednym procesie mocowania, zmniejszając w ten sposób błąd położenia-przedmiotu obrabianego podczas obróbki i znacznie zwiększając produktywność. Może być wykonany z różnych metali, takich jak stal węglowa, stal nierdzewna, stal stopowa, miedź i stop aluminium, dzięki czemu nadaje się do różnych zastosowań produkcyjnych. Rozmiar stołu roboczego o wymiarach 1000 x 500 mm i maksymalny skok obróbki dla X-800*Y500*Z500mm; Prędkość wrzeciona może osiągnąć nawet 8000 obr./min.; VMc850 integruje dużą ilość przetwarzania i precyzję. Odlew z wysokiej-gatunku żeliwa HT300 w połączeniu ze wzmocnionymi kolumnami i łożami zapewnia doskonałą sztywność i tłumienie drgań, co zapewnia stabilną pracę przez długi okres użytkowania w-operacjach o dużym obciążeniu. Wysoce-wydajny system CNC jest wyposażony w wystarczająco duży zakres roboczy, wrzeciono typu BT40 do-ciężkich detali, a ATC może wykonywać różne zadania jednocześnie.
Zalety produktu
Wzmocniona konstrukcja konstrukcyjna i stabilna wydajność cięcia
VMC850 ma żeliwną-podstawę i konstrukcję kolumny; poprzez celowe starzenie tych komponentów w celu usunięcia-naprężeń w spoinach, skutecznie zmniejsza się ich wrażliwość na wibracje lub odkształcenia przy dużych prędkościach/dużych obciążeniach. Pogrubione złoże i kolumny mają zwiększoną stabilność konstrukcyjną; dlatego nawet w scenariuszach-głębokiego cięcia lub obróbki-twardego metalu-nie nastąpi spadek wydajności. Bardzo dokładne uszczelnione łożyska wewnątrz bloku wrzeciona Wióry metalowe i inne ciała obce, które przedostają się do środka, poprawiają odporność na zużycie, zapewniając długą żywotność wrzecion, zwiększając dokładność obrotu.
Wszechstronne możliwości adaptacji i kompleksowe bezpieczeństwo
Centrum obróbcze może przetwarzać-elementy- średniej wielkości, takie jak części mechaniczne, formy, niektóre komponenty samochodowe itp., a także wykonywać wiele etapów przetwarzania w jednym położeniu. Istnieje kilka funkcji zabezpieczających: przycisk zatrzymania awaryjnego; Funkcja alarmu-przekroczenia prędkości wrzeciona; Funkcja wykrywania kolizji końcówki narzędzia; Całkowicie zamknięte drzwi ochronne chroniące operatora przed wypadkami i wypadkami wyrzucania wiórów. Wyposażony jest w przenośnik wiórów o dużej mocy oraz pojemnik-o dużej-pojemności na brudne-wióry-wychwytujące wióry, dzięki czemu praca jest-wolna od kurzu. Spełnia wymagania CE (zgodność europejska) i znaku jakości ISO 9001 za granicą.
Wysoka precyzja i niezawodne pozycjonowanie
Trzy osie są wyposażone w precyzyjną śrubę-kulkową-klasy C3 i prowadnice liniowe--z-modułami funkcji wstępnego obciążenia, aby zapewnić płynny i dokładny ruch stopni; Odchylenie położenia w tym zakresie jest mniejsze niż 0,008/300 mm, natomiast błąd powtarzalności spada poniżej 0,006 mm. Wprowadzono również urządzenie chłodzące wrzeciono, zapobiegające wzrostowi rozmiarów nagromadzonych części w wyniku ciągłego ogrzewania
Inteligentna automatyzacja i wydajna produkcja
Urządzenie VMC-850 jest wyposażone w system GSK obejmujący kolorowy ekran dotykowy umożliwiający szybkie wprowadzanie programów, ustawianie parametrów, wyświetlanie komunikatów operacyjnych w przypadku usterek itp. Wymiana narzędzia w tym okresie zajmuje maksymalnie 5 sekund, co pozwala zmniejszyć liczbę godzin bezczynności-przetwarzania i poprawić wydajność produkcji. Istnieją trzy rodzaje automatycznego sterowania, częściowe działanie automatyczne lub tryby wybrane ręcznie; Razem z przekaźnikiem-samorozrusznika i czujnikiem-ciśnienia okresowo smaruje kluczowe części, zwiększając ich żywotność. Osiągnięto najwyższą prędkość dla szybkiego przesuwu w trzech osiach, wymaganą w produkcji seryjnej.
Główne parametry techniczne produktu
|
SPECYFIKACJE |
Jednostki |
VMC850 |
|
Rozmiar stołu |
mm |
1000*500 |
|
Przesuw osi X |
mm |
800 |
|
Przesuw osi Y |
mm |
500 |
|
Przesuw osi Z |
mm |
500 |
|
Maks. obciążenie stołu roboczego |
kg |
500 |
|
Szczelina T (liczba-szerokość*skok) |
- |
5-18*90 |
|
Maks. prędkość wrzeciona |
obr./min |
8000 |
|
Stożek wrzeciona |
mm |
BT40 |
|
Główna moc silnika |
kw |
7.5 |
|
Prędkość szybkiego przesuwu X/Y/Z |
m/min |
24/24/20 |
|
Prędkość posuwu cięcia |
mm/min |
1-8000 |
|
Typ szyny prowadzącej |
- |
Szyna liniowa |
|
Odległość osi wrzeciona od powierzchni kolumny |
mm |
525 |
|
Odległość pomiędzy czubkiem wrzeciona a powierzchnią stołu |
mm |
130-630 |
|
Dokładność pozycjonowania |
mm |
0.0075 |
|
Powtórz dokładność pozycjonowania |
mm |
0.005 |
|
Magazyn narzędzi |
- |
Ramię 24 |
|
Maks. średnica narzędzia |
mm |
78/120 |
|
Maks. waga narzędzia |
kg |
8 |
|
Masa maszyny |
kg |
5000 |
|
Wymiar całkowity (L*W*H) |
mm |
2600*2300*2800 |
Szczegóły standardu maszyny
KONSTRUKCJA MASZYNY
Wysoka wytrzymałość, wysoka jakośćHT300lane żelazo
SYSTEM KONTROLI
Standard:GSK980/ KND1000 kontrola
PRECYZYJNE WRZECIONO TAJWAN
1. Wrzeciono tajwańskieBT408000 obr./min
2. Zaliczony test ISO na równowagę dynamiczną
MAGAZYN NARZĘDZIOWY TAJWAN
1. TajwanOKADA ramię 16 magazyn narzędzi.
2. Czas wymiany narzędzia tylko 2-3 sekundy.
1 śruba pociągowa znanej marki,
2. łożysko śruby pociągowej z wykorzystaniem łożyska SKF lub NACHI,
3. sprzęgło YC połączone bezpośrednio
PRECYZYJNE SZYNY LINIOWE TAJWAN
1. Tajwańska prowadnica liniowa o dużej prędkości, dokładność pozycjonowania może osiągnąć klasę μm
UKŁAD SMAROWANIA
HERGAutomatyczne urządzenie centralnego smarowania.
PKOMPONENTY NEUMATYCZNE
Standardowo zAirTACKomponenty pneumatyczne
1. z bezpiecznymi komponentami elektrycznymi firmy Schneider
2. Szybka wtyczka w standardzie
Każda maszyna przeszła testy interferometru laserowego firmy Renishaw i testy Ballbar
Scenariusze zastosowań
Produkcja komponentów mechanicznych:VMC850 jest powszechnie stosowany w-fabrykach zajmujących się obróbką mechaniczną do produkcji-średniej wielkości komponentów mechanicznych, w tym przekładni, zespołów hydraulicznych i niektórych rodzajów ram maszyn. Wysoka-precyzja i stabilna wydajność mogą spełnić wymagania dotyczące dokładności wymiarowej przy montażu komponentów w produkcji ciężkich maszyn lub sprzętu ogólnego. Samodzielne-odzyskanie narzędzia-zmiana urządzenia. W przypadku produkcji dużych-partii promowano szybki proces, aby obniżyć koszt jednostkowy i poprawić stabilność produktu.
Przetwarzanie form i matryc:Ma zastosowanie do stanowisk roboczych zajmujących się formowaniem; przetwarza podstawy form, rdzenie form i części wnęk, które wymagają dużej precyzji. Sztywność maszyn dla dużej głębokości obróbki stali formierskiej, co odpowiednio zmniejsza późniejsze obciążenia polerskie. System ATC składający się z 24- stanowisk może pomóc w szybkiej wymianie narzędzi, spełnić różnorodne złożone-wymagania dotyczące projektowania form, utrzymać wysoką-precyzję i płynną produkcję o stabilnym działaniu.
Produkcja komponentów samochodowych:VMC850 może obsługiwać części samochodowe, takie jak wspornik silnika, elementy podwozia i części przekładni w przemyśle samochodowym. Jego wysoka precyzja i duża prędkość przetwarzania mogą spełnić rygorystyczne standardy jakości samochodów, aby zapewnić bezpieczeństwo i niezawodność produktu. Obsługuje-materiały stopowe o wysokiej wytrzymałości, dostosowując się do kierunków rozwoju lekkich-i zaawansowanych-technologii materiałów na komponenty samochodowe.
Precyzyjny instrument i niestandardowe przetwarzanie:Nadaje się do fabryk instrumentów precyzyjnych i miejsc pracy-z niestandardowymi procesami. Przetwarza precyzyjne instrumenty i-wykonane na zamówienie produkty metalowe w celu dostosowania do małych-partii i wielu różnych wymagań produkcyjnych. Elastyczne tryby, wysoka precyzja i możliwość dokładnego wytwarzania części w celu spełnienia wymagań personalizacji różnych klientów.
Często zadawane pytania
P: Jakie są kluczowe specyfikacje pionowego centrum obróbczego vmc850?
Odp.: Rozmiar stołu roboczego: 1000 x 500 mm; Obciążenie znamionowe: 500kg. Ruch w osi X/Y/Z-: wydłużenie do 850×450×500 mm; Zakres prędkości wrzeciona: 0-8000 obr./min. Wyposażony jest w główny silnik serwo prądu przemiennego o mocy 7,5 kW i 24-stanowiskowy system ATC. Błąd pozycjonowania: ±0,005/300 mm; Błąd pozycjonowania powtarzalności: ± 0,003 mm. Całkowity wymiar to 2900 × 2300 × 2550 mm; masa netto: 4800kg, należy zastosować zasilanie trójfazowe o napięciu 380V.
P: Jakie materiały może przetwarzać VMC850?
Odp.: Może przetwarzać różne materiały ferromagnetyczne, takie jak stal węglowa, stal nierdzewna, stal stopowa, stal narzędziowa; Metale nieżelazne-: miedź, stop aluminium. Nadaje się do różnych twardych i miękkich metali, różnych kształtów i rozmiarów; można wykorzystać przy wielu innych okazjach.
P: Jak działa układ chłodzenia oleju wrzeciona?
Odp.: Wszystkie układy chłodzenia wrzecion są typu-przepływowego, w którym do chłodzenia i usuwania ciepła wytwarzanego podczas obrotu wykorzystuje się olej. zmniejszając w ten sposób odkształcenia termiczne wrzeciona, co zapewnia lepszą stabilizację dokładności pozycjonowania. Automatycznie dostosowuje się, aby utrzymać odpowiedni stan używanego oleju chłodzącego podczas normalnej pracy.
P: Czy VMC850 nadaje się do niestandardowego przetwarzania małych-partii?
Odpowiedź: Tak. Systemy CNC mogą przechowywać kilka programów przetwarzania i szybko przełączać się między nimi dla różnych części. Ręczne i pół{2}}automatyczne tryby pracy umożliwiają elastyczne przetwarzanie niestandardowych części; 24-stanowiskowy system ATC skraca czas wymiany narzędzi, poprawiając wydajność i równowagę w-produkcji małych partii.
P: Jakie-usługi posprzedażowe są świadczone?
Odp.: Ogólnie rzecz biorąc, roczna gwarancja. Zapewniamy-całodobową-pomoc techniczną online, dostawę oryginalnych części zamiennych (w tym wrzeciona,-śruby kulowej,-narzędzia tnącego), a także bezpłatne-szkolenia w zakresie obsługi-na miejscu. Możemy świadczyć-usługi naprawy na miejscu, a części zamienne zostaną dostarczone.
