Shandong TaoFong CNC Machine Tool Co., Ltd. jest jednym z wiodących producentów i dostawców ręcznych tokarek do gwintów rurowych w Chinach, obsługuje również usługi dostosowane do indywidualnych potrzeb. Zapraszamy do zakupu wysokiej jakości ręcznej tokarki do gwintów rurowych na sprzedaż tutaj z naszej fabryki. Dostępna jest dobra obsługa i rozsądna cena.

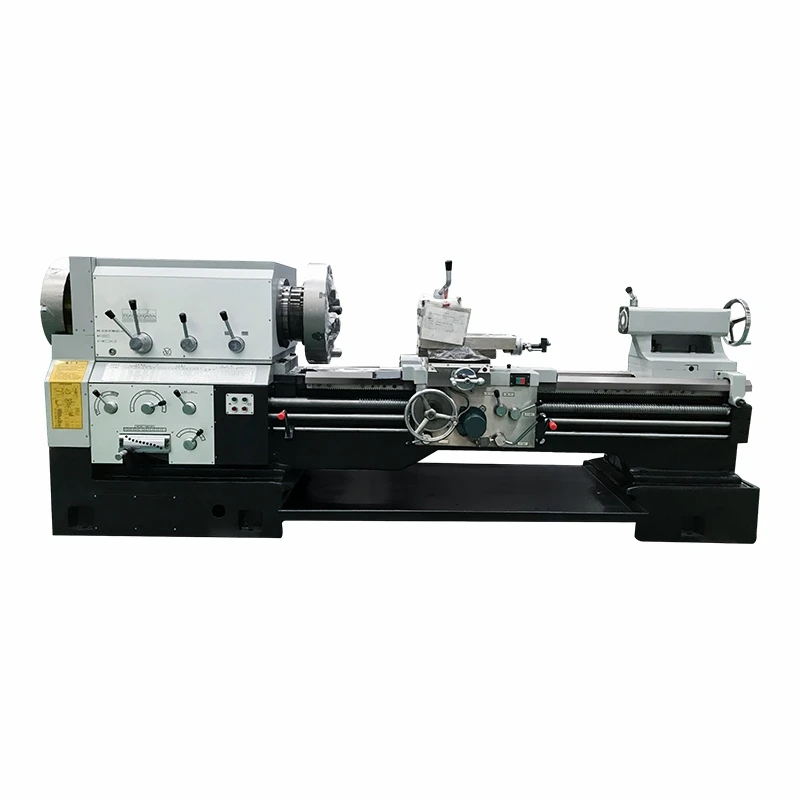

Ręczna tokarka do gwintów rurowych to specjalny rodzaj tokarek ręcznych używanych do precyzyjnego wykonywania drobnych rur z gwintem wewnętrznym lub zewnętrznym z różnych metali. Jest wyposażona w specjalny gwintowany mechanizm tnący, regulowane urządzenie do mocowania rur i prostą--obsługę ręcznej funkcji, która pozwala przezwyciężyć problemy, takie jak niezadowalająca dokładność gwintów, nierówne siły dokręcania i nieefektywność podczas obróbki rur na zwykłych tokarkach. Wykonane z-wytrzymałego żeliwa HT250, które może wytrzymać zwykłe materiały rurowe powszechnie stosowane w codziennym zastosowaniu, w tym rury ze stali węglowej, rury ze stali nierdzewnej, rury ze stopów aluminium i pale mosiężne. Oferuje ekonomicznie opłacalne rozwiązanie do-produkcji elementów-opartych na gwintach w warsztatach obróbki rur, firmach zajmujących się instalacją wodno-kanalizacyjną, zakładzie konserwacji rurociągów naftowych i gazowych, a także w przedsiębiorstwie zajmującym się produkcją rur-na małą skalę.
Zalety produktu
Specjalistyczne przetwarzanie gwintów i wysoka precyzja
Istnieje specjalny mechanizm gwintowania, który umożliwia dokładną obróbkę gwintów metrycznych, calowych i rur stożkowych. Dodano-precyzyjne śruby pociągowe z gwintem i regulowane-gwintowe-mechanizmy prowadzące, aby zapewnić parzystą liczbę gwintów, płaską płaszczyznę i dobre działanie sprzęgające, spełniając niezwykle wysokie wymagania stawiane rurociągom. Pozwala uniknąć odchyleń gwintu i zadziorów często spotykanych w przypadku zwykłych tokarek.
Stabilne mocowanie rur i szerokie możliwości adaptacji
Dostępne jest regulowane urządzenie do zaciskania rur (3-szczękowe lub 4-szczękowe), umożliwiające mocne dociśnięcie rur o różnych średnicach w zakresie (20 ~ 150 mm); zapobiegają poślizgowi rurociągu spowodowanemu przecięciem gwintu. Urządzenie zaciskowe jest wygodne w użyciu, nie ogranicza rozmiaru ani nie zwiększa złożoności produkcji przy użyciu takich urządzeń podczas obróbki rur o różnych średnicach.
Prosta obsługa ręczna i wysoka elastyczność
Używanie wyłącznie operacji ręcznych; dlatego dostępny jest bezpośredni-panel operacyjny z-precyzyjnymi pokrętłami ręcznymi do manipulowania funkcją posuwu/prędkości wrzeciona, a także wskazaniami skali-skoku gwintu. Profesjonalna umiejętność programowania CNC i problemy podczas pracy nie istnieją; Użytkownicy obracający się mogą rozpocząć korzystanie z niego bez trudności. Obsługuje dostrajanie online parametrów wątku i ma zastosowanie do nisko-wsadowego,-o dużej różnorodności przetwarzania wątków potoku.
Koszt-Efektywna i łatwa konserwacja
W porównaniu z maszynami do-gwintowania rur CNC, obniżyło to nakłady inwestycyjne o 70 procent i wyeliminowało-wysokie koszty problemów związanych z wymianą systemów CNC. Jego stosunkowo prosta konstrukcja mechaniczna, kilka punktów awarii; codzienna konserwacja wymaga jedynie dodania oleju lub oczyszczenia mechanizmu gwintowego i zacisku. Ręczny-system smarowania charakteryzuje się dobrą funkcjonalnością, co zapewnia dłuższą żywotność maszyny i niższe-terminowe koszty operacyjne.
Główne parametry techniczne produktu
|
SPECYFIKACJE |
Jednostki |
Q1313 |
Q1319 |
Q1322 |
Q1325 |
Q1327 |
|
Poruszaj się nad łóżkiem |
mm |
630/800 |
630/800 |
630/800 |
800 |
800 |
|
Przesuń się na zjeżdżalnię poprzeczną |
mm |
340/520 |
340/520 |
340/520 |
480 |
480 |
|
Odległość między ośrodkami |
mm |
1500/3000 |
1500/3000 |
1500/3000 |
1500/3000 |
1500/3000 |
|
Gwint rury śr. zakres |
mm |
30-126 |
50-193 |
50-220 |
50-250 |
50-270 |
|
Szerokość prowadnicy |
mm |
550 |
550 |
550 |
600 |
600 |
|
Maks. ładowność |
T |
3 |
3 |
3 |
4 |
4 |
|
Otwór wrzeciona |
mm |
130 |
206 |
225 |
255 |
280 |
|
Stopnie prędkości wrzeciona |
- |
FWD.18 |
Kroki VF. 4 |
Kroki VF. 4 |
Kroki VF. 4 |
Kroki VF. 4 |
|
Zakres prędkości wrzeciona |
obr./min |
6-800 |
20-500 |
20-500 |
25-350 |
25-350 |
|
Cmokanie |
mm |
Podręcznik szczęki φ400 3- |
Podręcznik szczęki φ520 4- |
Podręcznik szczęki φ520 4- |
Podręcznik szczęki φ630 4- |
Podręcznik szczęki φ680 4- |
|
Wieża/słupek narzędziowy |
~ |
Ręczna 4 pozycja |
Ręczna 4 pozycja |
Ręczna 4 pozycja |
Ręczna 4 pozycja |
Ręczna 4 pozycja |
|
Rozmiar chwytu narzędzia |
mm |
30*30 |
32*32 |
32*32 |
32*32 |
32*32 |
|
Przesuw osi X |
mm |
320/420 |
320/420 |
320/420 |
420 |
420 |
|
Przesuw osi Z |
mm |
1250/2750 |
1250/2750 |
1250/2750 |
1250/2750 |
1250/2750 |
|
Stopień/zakres posuwu osi X |
mm/obr |
64/0.1-1.52 |
32/0.0475-0.72 |
32/0.0475-0.72 |
32/0.0475-0.72 |
32/0.0475-0.72 |
|
Stopień/zakres posuwu osi Z |
mm/obr |
64/1.6-24.32 |
32/0.095-1.44 |
32/0.095-1.44 |
32/0.095-1.44 |
32/0.095-1.44 |
|
Szybki przesuw osi X |
mm/min |
2300 |
2300 |
2300 |
2300 |
2300 |
|
Szybki przesuw osi Z |
mm/min |
4000 |
4000 |
4000 |
4000 |
4000 |
|
Gatunek/zakres gwintów metrycznych |
mm |
50/1-240 |
2022/1/15 |
2022/1/15 |
2022/1/15 |
2022/1/15 |
|
Gatunek/zakres gwintu calowego |
T.P.I |
26/14-1 |
26/14-1 |
26/14-1 |
26/14-1 |
26/14-1 |
|
Średnica tulei konika |
mm |
φ100 |
φ100 |
φ100 |
φ120 |
φ120 |
|
Zwężenie kolca konika |
- |
MT6 |
MT6 |
MT6 |
MT6 |
MT6 |
|
Skok pióra konika |
mm |
250 |
250 |
250 |
250 |
250 |
|
Główna moc silnika |
kW |
11 |
11 |
11 |
15 |
15 |
|
Silnik szybkiego przesuwu |
kW |
0.3 |
0.3 |
0.3 |
1.1 |
1.1 |
|
Moc silnika chłodzącego |
kW |
0.125 |
0.125 |
0.125 |
0.125 |
0.125 |
|
Waga netto |
T |
4.0/5.2 |
4.3/5.5 |
4.5/5.7 |
8.0/9.0 |
8.0/9.0 |
|
Wymiar całkowity (szer.*wys.) |
mm |
1500*1500 |
1550*1550 |
1650*1550 |
1700*1600 |
1700*1600 |
|
Wymiar całkowity (L) |
mm |
3700/5200 |
3700/5200 |
3700/5200 |
4100/5600 |
4100/5600 |
Scenariusze zastosowań
Warsztaty obróbki rur:Odpowiedni dla warsztatu małego- i średniego-przedsiębiorstwa zajmującego się-przetwarzaniem rur, które musi przetwarzać gwinty na różnych rurach metalowych, w tym na rurach-wodnych,-gazowych i przemysłowych-. Dedykowana funkcja Gwint umożliwia łączenie rur o różnych wymiarach.
Konserwacja rurociągów naftowych i gazowych: stosowany do konserwacji rurociągów naftowych i gazowych do przetwarzania i ponownego-wkręcania gwintów rurowych. Stabilne mocowanie i wysoka precyzja gwintowania zapewniają szybką naprawę zużytych-gwintów rurowych, poprawiając-ochronę antykorozyjną i stabilność połączeń rurociągów.
Branża wodno-kanalizacyjna i budowlana:Ma zastosowanie w firmach zajmujących się instalacją wodno-kanalizacyjną lub na placach budowy w celu obróbki gwintów rur wymaganych przez systemy zaopatrzenia w wodę, odprowadzania wody i ogrzewania. Urządzenie mobilne, opcjonalny mały model, elastyczne dostosowanie do wymagań-działań na miejscu.
Produkcja rur w małych-partiach: Nadaje się do-produkcji małych partii rur gwintowanych, takich jak rury przemysłowe-o niestandardowych rozmiarach i złączki hydrauliczne. Może szybko reagować na różne typy wątków; utrzymuj dobrą wydajność przetwarzania i jakość, jednocześnie kontrolując koszty.
Często zadawane pytania
P: Jakie są kluczowe specyfikacje ręcznej tokarki do gwintów rurowych?
Odp.: maksymalna średnica rury 20-150 mm, skok gwintu 0,5-4 mm (metryczny/cal), prędkość wrzeciona 30-1200 obr./min, średnica otworu wrzeciona 65 mm, całkowity rozmiar 2000 × 1800 × 1450 mm, masa netto 4000 kg, moc silnika głównego 11 kW.
P: Jaka jest różnica między nią a zwykłymi tokarkami ręcznymi?
O: Konstrukcja do obróbki gwintów rurowych, zawierająca specjalne-urządzenie do obcinania gwintów, które jest łatwe w obsłudze i jest w stanie bezpiecznie utrzymać rurociąg. Ogólne tokarki ręczne są wszechstronne i brakuje im specjalizacji; dlatego produkują kiepskie-produkty gwintowane do rur.
P: Jakie materiały rurowe może przetwarzać i czy obsługuje gwinty stożkowe?
Odp.: przetwarza rury ze stali węglowej, stali nierdzewnej, stopów aluminium i mosiądzu. Tak, obsługuje obróbkę gwintów rur stożkowych, spełniając potrzeby połączeń różnych systemów rurociągów.
P: Czy jest odpowiedni dla operatorów z podstawowym doświadczeniem w toczeniu?
O: Tak, jest-przyjazny dla użytkownika. Osoby, które przeszły już pewne szkolenie w zakresie obsługi, mogą stosunkowo szybko pracować na suwnicy bramowej, a proste szkolenie może poprawić umiejętności operatora.
P: Jakie-usługi posprzedażowe są świadczone?
Odp.: Jeden-stały-rok okresu gwarancji: 12 miesięcy. Usługi wsparcia technicznego online, dostarczanie oryginalnych części zamiennych, bezpłatne sesje szkoleniowe dotyczące procedur operacyjnych. Możliwe są naprawy na miejscu lub nowy towar wyślemy w ciągu 72 godzin.
