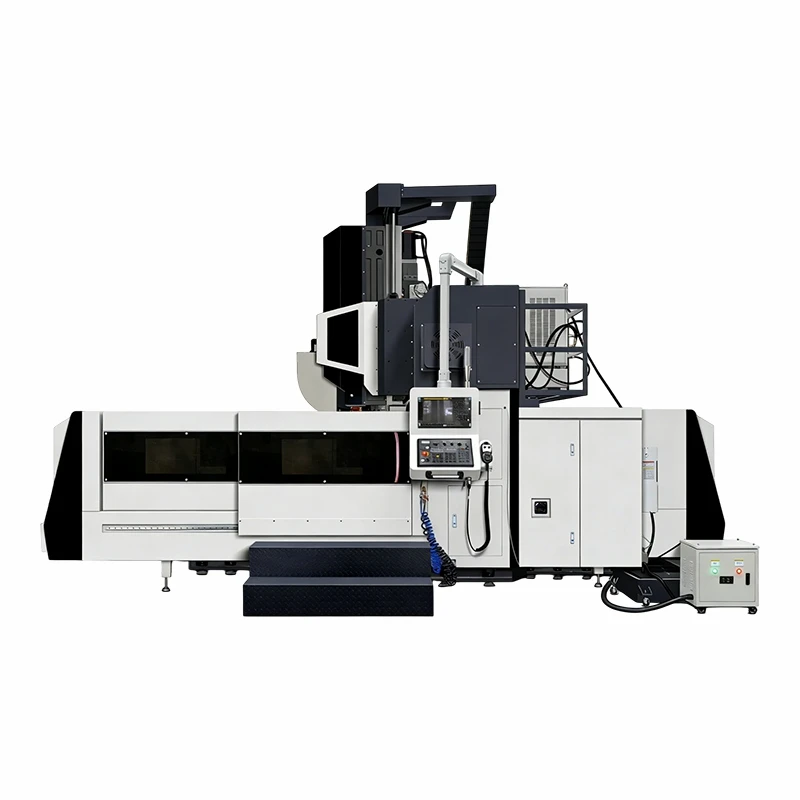

Centrum obróbcze bramowe

Duży obszar roboczy o wymiarach 2600 x 1200 mm przekracza pięciokrotnie standardy stosowane w terenie w przypadku małych i średnich urządzeń typu suwnica-. Zakres ruchu osi X, Y, Z- wynosi do 2500 x 1500 x 800 mm; Szerokość suwnicy łoża maszyny wynosi 1525 mm, a wysokość przejazdu została zaprojektowana na 1000 mm. Symetryczna konstrukcja z podwójną-kolumną pozwala równomiernie rozłożyć obciążenie, redukując deformacje spowodowane ciężarem i utrzymując wysoką stabilność-w długim okresie użytkowania.

Wszystkie części, takie jak belka suwnicy, podwójna kolumna i rama łóżka, zostały wyprodukowane-z wysokiej jakości żeliwa HT300 przy użyciu technologii odlewania po poddaniu ich sztucznemu starzeniu. Optymalizacja wykorzystania analizy w celu zwiększenia sztywności-zamkniętej belki wzmocnionej trójkątnymi żebrami i-tłumienia drgań[8]. Wyposażony w precyzyjne wrzeciono BT50, parę precyzyjnych śrub kulowych wstępnie naprężonych klasy C3 i wytrzymałą-prowadnicę liniową rolkową o średnicy 55 mm, która charakteryzuje się koncepcją stabilności termicznej, która ogranicza odkształcenia termiczne spowodowane zmianami temperatury otoczenia; Dokładność pozycjonowania wynosi ± 0,008 mm/300 mm, a dokładność powtarzania pozycjonowania wynosi ± 0,005 mm.

Wykorzystując czas włączenia wrzeciona-o dużej mocy 18,5 kW-, GMC2514 może zapewnić dobrą wydajność; Zakres mocy roboczej wrzeciona wynosi od 40 do 6000 obr/min; Można ciąć jednocześnie stal i aluminium. Posiada standardowy magazyn narzędzi typu 24-lub opcjonalnie 32-ramie-, a prędkość-wymiany narzędzia może sięgać nawet 2,8-3,5 s; Obsługuje jednoczesną pracę wielu procesów bez zatrzymywania na przetwarzanie. Wrzeciono posiada funkcje frezowania, wytaczania, wiercenia, gwintowania, pogłębiania itp.; dodając głowicę frezującą kątową lub moduł funkcyjny automatycznego ustawiania narzędzi, obróbka zgrubna i wykańczająca są wykonywane jednocześnie, co eliminuje potrzebę częstego przenoszenia sprzętu.

Zazwyczaj zainstalowany jest podstawowy system CNC (Fanuc-OIFM/SSW, Siemens 828D/Syntec), który można połączyć z komputerem za pośrednictwem transmisji DNC, aby zapewnić wygodę łączności z urządzeniami podczas budowy i zmniejszyć trudności operacyjne. Istnieją także automatyczne urządzenia do skoncentrowanego smarowania wrzecion oraz dwa spiralne-urządzenia do cięcia wiórów, które wydłużają żywotność podzespołów i zapewniają stabilną pracę 24 godziny na dobę, siedem dni w tygodniu. Importowany sprzęt nie jest w stanie dobrze spełnić tego wymagania z punktu widzenia ochrony środowiska; dlatego jest mniej przypadków, w których jest on przyjęty niż w przypadku innych typów.
