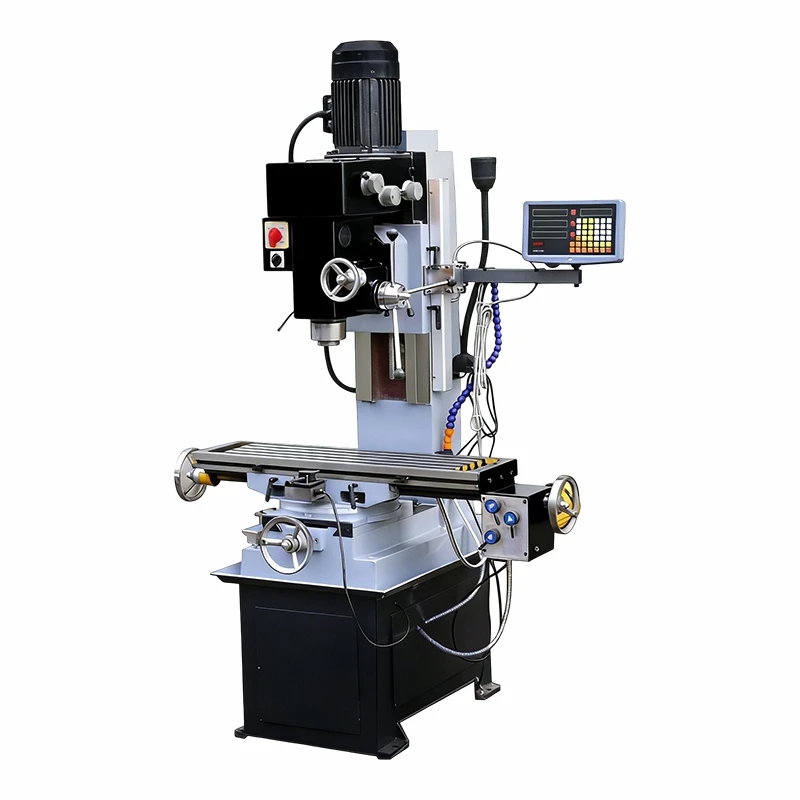

Wiertarka i frezarka Zx50c

ZX50C wykorzystuje głównie obrotową głowicę frezującą do wykonywania operacji w lewo-prawo lub w górę-w dół, obracając się wokół-osi pionowej podczas obróbki; w rezultacie nie ma potrzeby instalowania żadnych dodatkowych części. Obsługuje wielokątowe przetwarzanie-pochyłych płaszczyzn,-rowków T i innych-części o specjalnych kształtach w porównaniu ze zwykłymi trybami pojedynczymi-; Pod tym względem jest bardziej uniwersalny. Posiada także pokrętło-do precyzyjnej regulacji prędkości posuwu; otwór i gwint-dokładnie kontrolowane i charakteryzujące się niskim zużyciem; Konstrukcja napędzana przekładnią-przenosi-straty tarcia.

8-stopniowy napęd o stałej-regulowanej prędkości, który może przechodzić od pracy na biegu jałowym przy 115 obrotach na minutę (obr/min) do pracy przy pełnym-obciążeniu przy 1750 obr/min, w zależności od typu obrabianej części. Przy niskich prędkościach może zapewnić moment obrotowy wystarczający do-ciężkiej pracy z materiałami o dużej wytrzymałości; dlatego na tym etapie-przedmiot nie odkształci się pod wpływem siły. Opcja-wysokiej prędkości umożliwia wydajną obróbkę metali lekkich, np. stopów aluminium, a także dobrze sprawdza się w przypadku części cienkościennych; ma dobrą jakość powierzchni. Napędzany paskiem, redukujący hałas podczas pracy i poprawiający środowisko pracy pracowników.

W łożu i stole roboczym maszyny zastosowano-wysokiej jakości żeliwo HT200, które zostało poddane podwójnemu procesowi sztucznego starzenia w celu usunięcia naprężeń wewnętrznych, a tym samym zmniejszenia wibracji w maszynie. Trójwymiarowe-prowadnice X, Y, Z są hartowane-częstotliwością-silnie naddźwiękową (głębokość 2-4 mm), szlifowane w celu zwiększenia odporności i sztywności{{8} na zużycie, a precyzyjne-wrzeciona ze stożkiem MT4 zostały zainstalowane, aby uzyskać gładkie wrzeciona o wyjątkowo małych odchyleniach okrągłości. Połączony stół jaskółczy ogon i prowadnica mogą wytrzymać stosunkowo dużą siłę przewracającą, precyzyjna śruba pociągowa w urządzeniu napędowym precyzyjnie reguluje prędkość ruchu, aby dopasować się do wymagań precyzyjnego pozycjonowania części mechanicznych i produktów elektronicznych.

Całkowite wymiary ZX50C to około 1100 x 970 x 1650 mm, a jego własna-waga to około 550 kg; Jako taki nadaje się zarówno do małych warsztatów, jak i do stosunkowo ograniczonych przestrzeni Studia. W porównaniu z dużą-wiertarką-frezarką i modelem CNC ma ona bardzo niski koszt początkowy i nie wymaga kosztownej konserwacji systemu CNC. Prosta konstrukcja mechaniczna, kilka punktów awarii, co pozwala zmniejszyć koszty konserwacji i przerwy w świadczeniu usług. Wymaga jedynie regularnego smarowania podczas codziennej konserwacji, częstego czyszczenia z pozostałości zużycia wrzeciona i prowadnic; Ręczna smarownica łatwa w obsłudze, co pozwala wydłużyć czas jej pracy.
