Shandong TaoFong CNC Machine Tool Co., Ltd. jest jednym z wiodących producentów i dostawców tokarek cnc do metalu w Chinach, obsługuje również usługi niestandardowe. Zapraszamy do zakupu wysokiej jakości tokarki do metalu cnc na sprzedaż tutaj z naszej fabryki. Dostępna jest dobra obsługa i rozsądna cena.

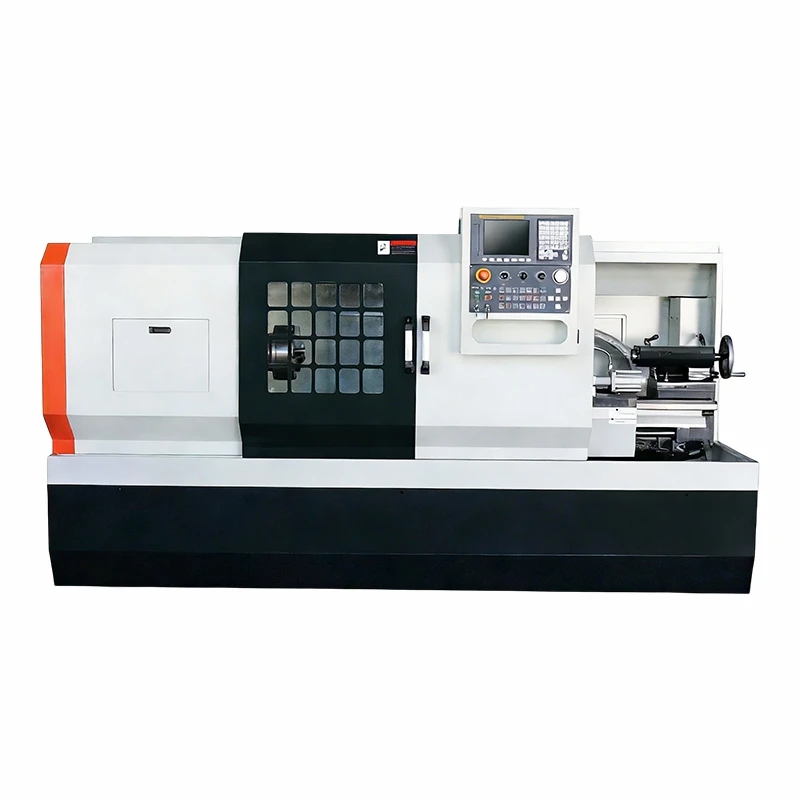

Tokarka CNC do metalu CK6160 to rodzaj-wytrzymałej, precyzyjnej tokarki poziomej, która może dokładnie obrabiać duże elementy, takie jak cylindry, stożki, zakrzywione i wiele gwintów wielowątkowych. Ten nowy model ma rozszerzalną konstrukcję komputera głównego; Duży moment obrotowy wrzeciona; Zaawansowany, inteligentny system-samoregulacji zapewniający wygodną pracę w trybie automatycznym, bez interwencji człowieka podczas użytkowania. Stosowanie żeliwa o wysokiej wytrzymałości- zawierającego miedź i chrom w celu zwiększenia odporności na zużycie, które umożliwia obróbkę zwykłych materiałów i materiałów o wyższej wytrzymałości, takich jak stal węglowa, stal nierdzewna, stopy aluminium, mosiądz, żeliwo i stal stopowa. Zapewnia stabilne, dokładne i wygodne rozwiązania tokarskie dla dużych warsztatów, fabryk form, masowej produkcji obrabiarek, produkcji części samochodowych itd., integruje silne funkcje, wysoką precyzję i inteligencję.

Zalety produktu

Poszerzone zintegrowane łóżko i doskonała-sztywność przy dużych obciążeniach

CK6160 ma większą, integralną platformę, która jest odkuwana z-żeliwa wieloskładnikowego wysokiej jakości po trzykrotnym procesie sztucznego starzenia, aby zmniejszyć naprężenia wewnętrzne i zapewnić długotrwałą-stabilność dokładności w-ciężkich zastosowaniach. Szerokość prowadzona łóżka wynosi 400 mm; Szerszy układ-suwaków krzyżowych poprawia stabilność w przypadku cięższych przedmiotów obrabianych. Prowadnica osi X/Z- wykorzystuje rodzaj-twardej-prowadnicy-materiału; Został on poddany obróbce-wysokiej-częstotliwości-hartowania przy twardości powyżej 55HRC, a także-precyzyjnemu-szlifowaniu w celu wyeliminowania zjawisk pełzania i zwiększenia-odporności na zużycie. Masa 1700–2200 kg może zapewnić dobrą pewność obróbki dużych, ciężkich-elementów przy minimalnym odkształceniu.

Mocne wrzeciono i wysoka precyzja przetwarzania

Wrzeciono o wysokim-momencie obrotowym jest napędzane przez wysokowydajny,-trójfazowy silnik indukcyjny- o mocy 5,5 kW, który może pracować nieprzerwanie przez 24 godziny na dobę w warunkach wymagających ciągłej pracy przez 24 godziny na dobę. Średnica otworu wrzeciona: 52 mm (opcjonalnie 80); Może pomieścić większe półfabrykaty do obróbki; Łożysko wrzeciona o wysokiej precyzji zostało precyzyjnie zmontowane i-dynamicznie wyważone, aby uzyskać odchylenie obrotowe wrzeciona mniejsze lub równe 0,015 mm. Bardzo precyzyjne-śrubowe, bezpośrednie połączenie śrubowe z naprężeniem wstępnym silnika w celu realizacji układu podawania; Błąd pozycjonowania poniżej 15,μm. Powtarzalność 10μm, spełnia wymagania dotyczące precyzji przy obsłudze części o dużych-wymiarach.

Inteligentna automatyczna praca i wysoka wydajność

Wyposażony w-wysokowydajny system CNC (opcjonalnie Siemens, FANUC lub GSK) i może realizować następujące funkcje: Programowanie automatyczne; Symulacja programu; Funkcja przechowywania parametrów; Intuicyjny interfejs wyświetlacza LCD. Słupek narzędzi elektrycznych z czterema-stanowiskami; wymiana narzędzi zajmuje tylko jeden punkt-dwie sekundy; opcjonalnie dostępny jest dodatkowy automatyczny-podajnik prętów i uchwyt hydrauliczny, zapewniający pół-automatyczne/uniwersalne funkcje przetwarzania[5]. Wbudowany-automatyczny-przenośnik wiórów i wymuszony system-automatycznego smarowania-eliminują obsługę ręczną; każdy punkt-smarowania ma stałe-położenie, określane ilościowo-urządzenie oliwiące, wyposażone w automatyczny alarm w przypadku usterek lub zbyt małej-ilości oleju w punktach. Zwiększenie produktywności o 70 procent w porównaniu z tokarkami półautomatycznymi i przystosowanie do produkcji masowej.

Wszechstronne przetwarzanie i łatwa konserwacja

CK6160 może wykonywać różne rodzaje operacji toczenia, takie jak cięcie cylindryczne, cięcie stożkowe,-nacinanie gwintów stożkowych (system metryczny lub calowy), wycinanie-rowków, wycinanie-czoł,{4}}wytaczanie otworów, wiercenie, gwintowanie itp., a także przetwarzać skomplikowane zakrzywione powierzchnie za pomocą interpolacji liniowej, interpolacji kołowej lub interpolacji parabolicznej. najwyższy punkt odchylenia od płaszczyzny odniesienia łóżka może wynosić do 600 mm; Maksymalna średnica toczenia na łożu maszyny wynosi 600 mm, a maksymalna długość toczenia to 850-2000 mm (opcjonalnie). nadaje się do obróbki dużych, średnich-przedmiotów, takich jak długie wały, duże tarcze i grubościenne rury. Cała obudowa chroniąca operatorów i zapobiegająca uszkodzeniu wewnętrznych elementów przez płyny obróbkowe lub wióry. Kompaktowa konstrukcja o rozsądnej strukturze z mniejszą liczbą punktów awarii, które można automatycznie monitorować w celu łatwiejszej naprawy i wydłużenia czasu użytkowania sprzętu.

Główne parametry techniczne produktu

SPECYFIKACJE	Jednostki	CK6160
Poruszaj się nad łóżkiem	mm	600
Przesuń się na zjeżdżalnię poprzeczną	mm	350
Odległość między ośrodkami	mm	750/1000/1500/2000
Otwór wrzeciona	mm	52 (opcjonalnie 80)
Stożek otworu wrzeciona	-	MT6
Typ końcówki wrzeciona	-	A2-6(A2-8)
Stopnie prędkości wrzeciona	obr./min	Bezstopniowa
Zakres prędkości wrzeciona		1800
Wieża/słupek narzędziowy	-	Elektryczna 4 pozycja
Rozmiar narzędzia	mm	25*25
Przesuw osi X	mm	300
Przesuw osi Z	mm	550/800/1300/1800
Szybki przesuw osi X	mm/min	4000
Szybki przesuw osi Z	mm/min	6000
Średnica tulei konika	mm	65
Zwężenie kolca konika	-	MT5
Skok pióra konika	mm	140
Główny silnik wrzeciona	kw	5.5
Silnik pompy płynu chłodzącego	kw	0.125
Waga za 750	kg	1700
Waga za 1000	kg	1800
Waga za 1500	kg	2000
Waga za rok 2000	kg	2200
Wymiar dla 750	mm	220017501800
Wymiar na 1000	mm	250017501800
Wymiar na 1500	mm	300017501800
Wymiar na rok 2000	mm	350017501800

Szczegóły standardu maszyny

KONSTRUKCJA MASZYNY

Żeliwo wysokiej jakości o wysokiej wytrzymałości

JEDNA GÓRA, JEDNA PŁASKA PRZEWODNIKÓW

Szyna prowadząca hartująca o wysokiej częstotliwości

Twardość prowadnicyHRC52

Jedna góra, jedna płaska prowadnica

Prowadnica o szerokości 360 mm

WRZECIONOPRĘDKOŚĆ

Bezstopniowa prędkość wrzeciona.

WRZECIONONUDZIARZ

Standard: otwór wrzeciona 60 mm

SYSTEM KONTROLI

Standard: sterownik GSK z impulsem ręcznym

UCHWYT RĘCZNY

Standard: 3-szczękowy uchwyt ręczny

ELEKTRYCZNY SŁUPEK NARZĘDZI/WIEŻYCZKA

Standard: 4-pozycyjny słupek elektronarzędzia

KONIK

Standard: Konik ręczny

SZAFA ELEKTRYCZNA

Standard: marka Schneider

TESTOWANIE

Każda maszyna przeszłaTestowanie interferometru laserowego firmy Renishaw

Scenariusze zastosowań

01/

Przetwarzanie komponentów maszyn ciężkich:Często używany do produkcji ciężkich części maszyn, w tym wałów, kół zębatych i łożysk o-dużej średnicy o dużej średnicy. CK6160 jest wyjątkowo sztywny, ma wystarczającą przestrzeń roboczą, nadaje się do obróbki części metalowych o średniej-wysokiej wytrzymałości, może również spełniać wymagania dotyczące stabilnego tworzenia struktury podczas konserwacji lub stołu warsztatowego do obróbki dużych-komponentów.

02/

Masowa produkcja części samochodowych:Stosowany do-przetwarzania wsadowego części samochodowych na dużą skalę, w tym wałów silników, elementów przekładni i części podwozia. Wysoka precyzja, szybka wymiana narzędzi i możliwości automatycznego przetwarzania umożliwiają uzyskanie spójnych produktów, spełnienie rygorystycznych-norm jakości wymaganych przez przemysł motoryzacyjny i wysoką odporność na obciążenia-w przypadku-wytrzymałych części samochodowych.

03/

Akcesoria do form i-przetwarzanie komponentów na dużą skalę:Stosowany do obróbki dużych akcesoriów do form, takich jak wały form, tuleje form i szyny prowadzące; A także duże-części metalowe do urządzeń przemysłowych. Duży-zakres możliwości przetwarzania i precyzyjne zastosowanie pozwoliły wyprodukować wysokiej jakości części z tworzyw sztucznych i duże odlewy w stosunkowo krótkim czasie, co zwiększyło produktywność pojedynczego elementu.

04/

Duże-przetwarzanie standardowe i niestandardowe:Ma zastosowanie do produkcji standardowych elementów metalowych; Nadaje się również do obróbki kilku niestandardowych dużych,-standardowych części metalowych na żądanie lub innych nieregularnych kształtów. Jego elastyczne możliwości programowania i funkcja automatycznego-podawania mogą sprostać różnym wymaganiom przetwarzania, skracając czas produkcji.

05/

Duże warsztaty przemysłowe i przedsiębiorstwa produkcyjne:Nadaje się do dużych warsztatów przemysłowych i przedsiębiorstw produkcyjnych wykonujących-ciężkie prace tokarskie w dużych-partiach. Całkowity rozmiar: 2200-3500 × 1750 × 1800 mm; nadaje się do warsztatów o dużej powierzchni; Inteligentna zdolność automatycznego działania poprawia ogólną wydajność produkcji i zmniejsza koszty pracy.

Często zadawane pytania

P: Jakie są kluczowe specyfikacje tokarki cnc do metalu CK6160?

Odp.: Maksymalne wychylenie nad łóżkiem wynosi 600 mm, a maksymalna długość skrętu to 850-2000 mm (opcjonalnie). Zakres prędkości wrzeciona wynosi 80 ~ 1800 obr/min (regulacja bezstopniowa); Błąd pozycjonowania Mniejszy lub równy ±0,01 mm; Błąd pozycjonowania powtarzalności Mniejszy lub równy ±0,008 mm. Średnica otworu wrzeciona 52 mm, opcjonalnie 80 mm; Zakres ruchu osi X i Z: 320 mm x 2000 mm. Całkowity rozmiar wynosi około 2200 ~ 3750 mm × 1750 mm × 1800 mm; Masa netto: około 1700 ~ 2200 kg; Moc silnika głównego: 5,5 KW.

P: Jakie są zalety tokarki CNC CK6160?

Odp.: Podstawowe zalety obejmują zakres przetwarzania. CK6160 ma większy zakres obrotu nad łóżkiem (600 mm) i szerszy suwak poprzeczny (400 mm). Jest stosunkowo cięższy pod względem masy netto i ma większą wytrzymałość, dzięki czemu może obrabiać większe kawałki z większą siłą;

P: Jakie materiały metalowe może przetwarzać i czy radzi sobie z obróbką-grubościennych rur?

Odp.: stal węglowa, stal nierdzewna, stopy aluminium, mosiądze, żeliwa; ogólnie metale o wysokiej wytrzymałości, w tym miedź lub stopy o dużej wytrzymałości. Z pewnością; Konstrukcja z wychyleniem-nad łożem o średnicy 600 mm w połączeniu z wysokimi momentami obrotowymi wrzeciona i wytrzymałą konstrukcją zapewnia niezawodne działanie, spełniając jednocześnie wymagania produkcyjne w zakresie cienkościennych-konstrukcji rurociągów i innych elementów-o dużych średnicach.

P: Jakie-usługi posprzedażowe są świadczone i jaki jest okres gwarancji?

Odp.: Standardowy okres gwarancji wynosi 12 miesięcy, a podstawowe komponenty (wrzeciono, silnik, system CNC, imak narzędziowy) objęte są 18-miesięczną gwarancją. Oferujemy całodobową telefoniczną obsługę techniczną, rozwiązywanie problemów z wideo, dostarczanie oryginalnych części zamiennych, bezpłatną instalację na miejscu i szkolenie w zakresie programu itp.; świadczona jest płatna usługa naprawy na miejscu. Części zamienne docierają na czas na plac budowy; dlatego naprawa sprzętu może rozpocząć się zaraz po jego otrzymaniu.

P: Czy nadaje się do dużych warsztatów i jakie są wymagania dotyczące zasilania?

Odp.: Rzeczywiście jego rozmiar i wydajność są odpowiednie do stosowania w-dużych warsztatach przemysłowych i zakładach produkcyjnych. Standard zasilania: 380V/50Hz (standardowe napięcie przemysłowe); Nadaje się do większości zasilaczy warsztatów przemysłowych. Silnik główny o dużej-mocy 5,5 kW zapewnia stabilną pracę przez dłuższy okres-obrotów pod dużym obciążeniem, zgodnie z wymogami produkcji na-na dużą skalę.
