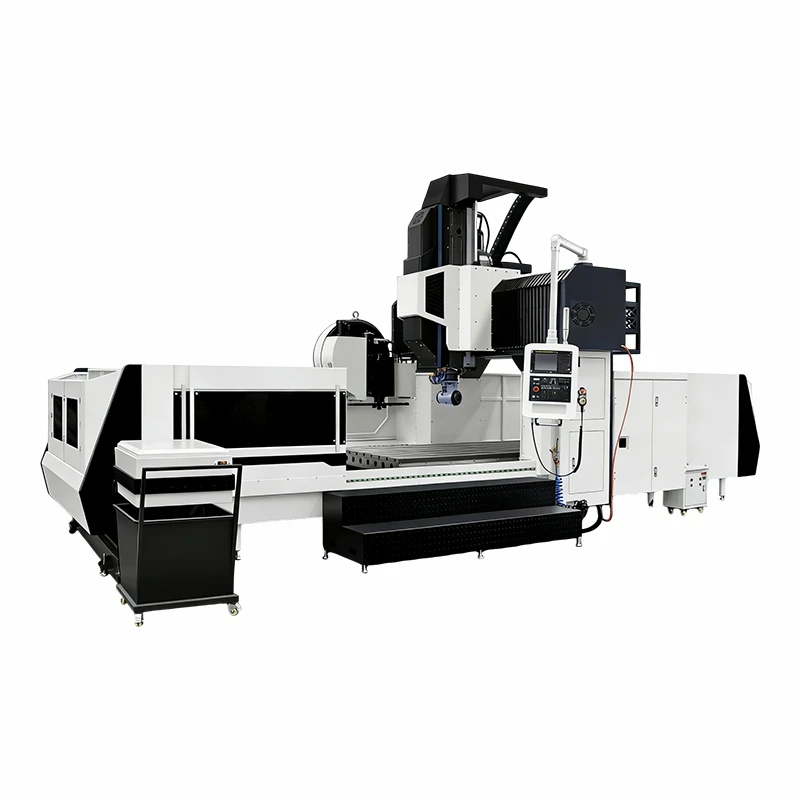

Centrum obróbcze CNC 3-osiowe

GMC2518 wykorzystuje podwójną-kolumny-konstrukcję ramy suwnicy z belką stałą o całkowitej wysokości 1,9 m i dużym stole roboczym o wymiarach 1600 x 2700 mm; Nominalny ciężar podnoszenia wynosi do 8 ton. Skok osi X-Y-Z- wynosi 2500 mm x 1800 mm x 1000 mm, wysokość przejazdu wynosi 1200 mm. Nadaje się do stabilnej obróbki ponadgabarytowych i ciężkich elementów,-takich jak duże podstawy form,-wsporniki wiatrowe i ciężkie konstrukcje. Dwu-kolumnowy symetryczny projekt i optymalizacja wewnętrznego układu żeber, udoskonalona w oparciu o optymalizację analizy elementów-skończonych w celu równomiernego rozłożenia sił i zminimalizowania deformacji podczas-obciążenia dużym ciężarem przez długi-okres ciągłego przetwarzania.

Wszystkie niezbędne części, takie jak-belka suwnicy, kolumna i stół roboczy, zostały wykonane z-wysokiej jakości żeliwa HT300 metodą odlewania; Następnie elementy te poddaje się sztucznemu starzeniu i jednoczesnej obróbce w celu całkowitego wyeliminowania naprężeń wewnętrznych i zapewnienia stabilnych,-terminowych charakterystyk dokładności. Wyposażony w precyzyjne wrzeciono BT50, precyzyjne-dokręcenie śruby kulowej C3,-wytrzymałą prowadnicę rolkową-o dużych obciążeniach, opcjonalne sterowanie w pełnej-pętli-zamkniętej za pomocą linijki kratowej w celu uzyskania informacji zwrotnej; Osiągnięto dokładność pozycjonowania ± 0,008 mm/500 mm i powtarzalność dokładności pozycjonowania ± 0,005 mm. Napęd wrzeciona o dużym-momencie obrotowym 18,5 kW jest w stanie wytworzyć w stali siłę skrawania większą niż opisana powyżej.

Jako standardowa maszyna trzy-osiowa pozwoliła uniknąć wysokich kosztów zakupu i konserwacji wieloosiowych-osi, nie wpływając przy tym na wymagania dotyczące obróbki wielu-przedmiotów o dużych rozmiarach. Wyposażony w magazyn narzędzi typu 24-ramie- (opcjonalnie 30 stacji) i prędkość zmiany narzędzia-nawet 2,5 s, co pozwala na ciągłą realizację wielu procesów przy jednoczesnym skróceniu czasu przestojów. Zakres regulacji prędkości wrzeciona: 40-6000 obr/min; Szybka prędkość ruchu dla trzech współrzędnych osi X-Y-Z w ciągu jednej minuty wynosi 20 mm/min, natomiast prędkość szybkiego ruchu osi Z może osiągnąć nawet 16 m/min. Można wykonywać operacje frezowania, wytaczania, wiercenia, gwintowania i wytaczania wstecznego; obróbka zgrubna i wykańczająca są wykonywane jednocześnie.

Wyposażony w przyjazny dla użytkownika-system CNC (Fanuc, Siemens lub GSK) obsługuje połączenie trzy-osiowe; posiada funkcję obróbki online DNC i inteligentne skanowanie usterek, które mogą być łatwo obsługiwane przez nieprofesjonalistów. Zaprojektowano maszynę, która zawiera-wbudowany automatyczny system centralnego smarowania, dwie spirale do usuwania wiórów i może pracować nieprzerwanie, bez przerwy w nocy. Modułowa konstrukcja ułatwia regularne utrzymanie; Miejsca przechowywania-części zamiennych są dogodnie zlokalizowane, co pozwala obniżyć wydatki na konserwację i awarie sprzętu.
