Shandong TaoFong CNC Machine Tool Co., Ltd. jest jednym z wiodących producentów i dostawców wszystkich przekładniowych wiertarek promieniowych w Chinach, obsługuje również usługi niestandardowe. Zapraszamy do zakupu wysokiej jakości wiertarki promieniowej z przekładnią na sprzedaż tutaj z naszej fabryki. Dostępna jest dobra obsługa i rozsądna cena.

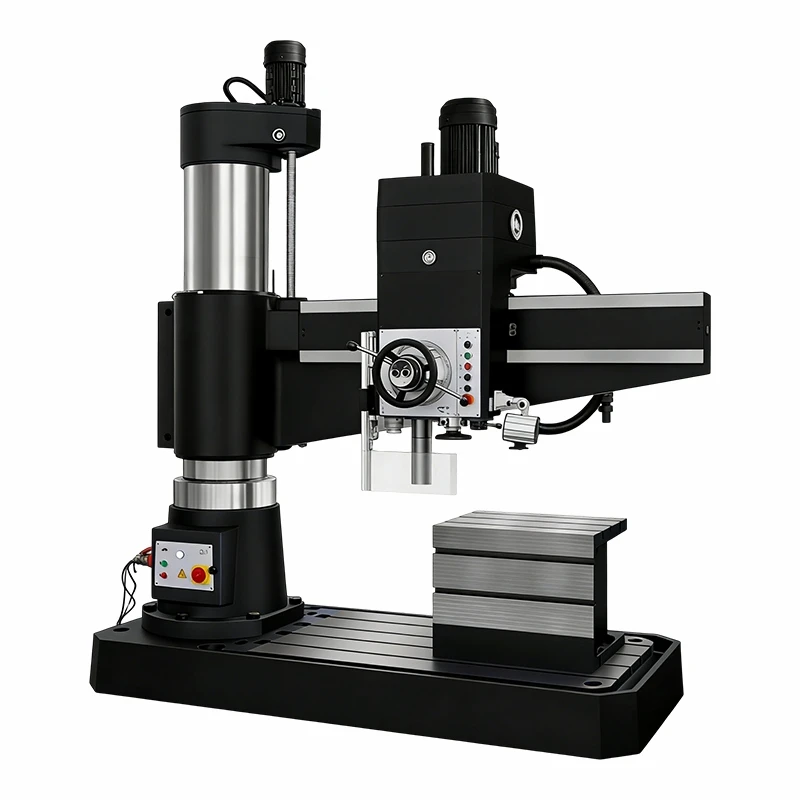

Wiertarka promieniowa Z3080x20A klasy przemysłowej do ciężkich-obciążeń. Została zaprojektowana w celu osiągnięcia stabilnego-stanu pracy przy wysokim momencie obrotowym dzięki kompletnemu układowi napędu zębatego; może wykonywać precyzyjne wiertła, rozwiertaki, gwintowniki, pogłębiacze, otwory, czoło czołowe i inne zadania w różnych metalach. Ustaw promień ramienia na 2000 mm (X20A, jak pokazano na rysunku), aby zapewnić wiele funkcji i dużą elastyczność; mają także doskonały-napęd na cztery koła. Wykonany z-wytrzymałego żeliwa HT200 z grubymi żebrami, ma dobrą strukturę, jest trwały i charakteryzuje się wibracjami o niskiej-częstotliwości; Może obrabiać materiały-o wysokiej wytrzymałości, w tym stal węglową, stal nierdzewną, stal stopową, mosiądz i żeliwo. Konstrukcja wszystkich przekładni-umożliwia płynne przenoszenie mocy i ciągłą pracę; dlatego ma zastosowanie w przypadku-ciężkich, średnio-masowych-produkcji przemysłowych. Certyfikat CE, ROHS, ISO9001; Niezawodny, wysoka wydajność, niski koszt; Nadaje się do szerokiej gamy zastosowań wiertniczych o dużym zapotrzebowaniu w produkcji ciężkich maszyn, produkcji sprzętu i obszarach napraw przemysłowych.
Zalety produktu
Cały-system przekładni zębatej i duży moment obrotowy
Z3080×20A ma konstrukcję mieszczącą- całe koło zębate, a do produkcji kół zębatych wykorzystuje kwalifikowaną stal stopową 20MnCr5 poprzez dokładne hartowanie i szlifowanie profili; jest on umieszczony we własnej szafce ze zbiornikiem oleju zasilanej przez indywidualny-system dostarczania oleju do smarowania. Stabilne zasilanie, niskie straty, wysoki moment obrotowy. System ten umożliwia wydajne wiercenie otworów w elementach metalowych o dużej-średnicy i grubości do 80 mm. Regulacja prędkości wrzeciona w zakresie 16-1600 obr/min, z rozdzielczością 16 stopni; Kontrola posuwu: zakres od obróbki z niską-prędkością (-3,2 mm/obr.) do precyzji z dużą prędkością - (+198 mm/obr.).
Rozszerzone ramię promieniowe i elastyczny zakres przetwarzania
Jego rozpiętość promieniowa wynosi około 2 metry, a obrót wynosi ponad 180 stopni; Po przymocowaniu do pojazdu poziomo w tym obszarze może poruszać się w lewo lub w prawo; Zespół ogona wrzeciona, który również ma pewien stopień ruchu w zakresie 500-2070 mm. Elastyczna konstrukcja nie wymaga częstego przenoszenia w przypadku dużych i ciężkich, nieregularnych elementów, co zmniejsza koszty pracy i zwiększa wydajność produkcji. Ramię i kolumny promieniowe są wyposażone w skuteczne hydrauliczne urządzenie mocujące, które może utrzymać sztywność podczas ciężkich wiertarek, uniknąć wibracji i zapobiec odchyleniom otworów.
Solidna konstrukcja i wysoka precyzja przetwarzania
Kolumny, chłodnica i podstawa maszyny zostały wykonane ze sztucznego-żeliwa 200HT, które nie ulega naprężeniom w wyniku naprężeń wewnętrznych i może zapobiegać wibracjom powodowanym- długotrwałym obciążeniem-pracy łożyska. W wrzecionie zastosowano specjalny rodzaj stali-wysokiej jakości po obróbce cieplnej; posiada precyzyjne łożyska kulkowe i stożek MT6 zapewniający stabilne narzędzia; Można go płynnie obracać przy niewielkim luzie. Aby osiągnąć wysoką-precyzyjną obróbkę otworów wewnętrznych przy niskim odchyleniu otworu w obrabiarkach CNC w oparciu o pojedynczą oś napędową, dzięki zastosowaniu dokładnego systemu kontroli położenia.
Użytkownik-Przyjazny projekt i łatwa konserwacja
Z3080x20A scentralizowało sterowanie na jednym końcu głowicy wrzeciona, aby ułatwić obsługę, a parametry można wygodnie regulować za pomocą ręcznie szlifowanego pokrętła. Posiada automatyczny- system zasilania zimną wodą, który obejmuje zbiornik płynu chłodzącego zamontowany na płycie podstawy; Stale schładzaj narzędzia i elementy obrabiane, aby zmniejszyć zużycie i poprawić chropowatość powierzchni. Wszystkie-systemy przekładni zębatych, wyposażone w centralnie zasilane elementy smarujące, charakteryzują się bardzo niewielkim zużyciem i krótkimi przestojami; Codzienna kontrola polega jedynie na sprawdzeniu prawidłowego stosowania oleju, regularnym uzupełnianiu zapasów i czyszczeniu brudnych części.
Główne parametry techniczne produktu
|
SPECYFIKACJE |
Jednostki |
Z3080x20A |
|
Maks. średnica wiercenia |
mm |
80 |
|
Odległość pomiędzy czubkiem wrzeciona a powierzchnią stołu |
mm |
350-1585 |
|
Odległość od osi wrzeciona do powierzchni kolumny |
mm |
500-2070 |
|
Podróż wrzeciona |
mm |
400 |
|
Stożek wrzeciona |
- |
MT6 |
|
Zakres prędkości wrzeciona |
obr./min |
16-1250 |
|
Stopnie prędkości wrzeciona |
- |
16 |
|
Zakres posuwu wrzeciona |
mm/obr |
0.04-3.20 |
|
Stopnie podawania wrzeciona |
- |
16 |
|
Główna moc silnika |
kw |
7.5 |
|
Podnoszenie mocy silnika |
kw |
1.5 |
|
Masa maszyny |
kg |
7000/9500 |
|
Wymiary całkowite (dł.*szer.*wys.) |
mm |
3000/3500*1450*3300 |
Szczegóły standardu maszyny
Zaciśnięcie kolumny
Kolumna pionowa mocowana mechanicznie.
wygodny i szybki, pozwala zaoszczędzić czas i wysiłek
STÓŁ ROBOCZY
Stół roboczy do hartowania wysokiego dźwięku
Zwiększona dokładność i sztywność.
Zaciśnięcie kolumny
Kolumna pionowa mocowana mechanicznie.
wygodny i szybki, pozwala zaoszczędzić czas i wysiłek
Stół roboczy
Stół roboczy do hartowania wysokiego dźwięku
Zwiększona dokładność i sztywność.
Skrzynka elektryczna
Wysokiej jakości importowana skrzynka elektryczna.
Wysoka wydajność i długa żywotność.
systemu DRO
System DRO jako opcja
Scenariusze zastosowań
Fabryki produkujące ciężkie maszyny: Z3080x20A to odpowiedni wybór dla fabryk ciężkich maszyn, które produkują średnie i duże partie wyrobów metalowych. Może skutecznie wykonać zadanie wiercenia-części maszyn wielkogabarytowych, urządzeń przemysłowych, konstrukcji stalowych i części osi. Wszystkie przekładnie zębate z momentem obrotowym wystarczającym do obróbki stosunkowo grubych elementów o-twardości, które są rygorystyczne w przypadku ciężkiej produkcji przemysłowej.
Centra produkcji i naprawy sprzętu: szeroko stosowane w warsztatach produkujących sprzęt i centrach konserwacji dużych grup przedsiębiorstw przemysłowych w zakresie maszyn budowlanych, urządzeń energetycznych i lokomotyw kolejowych. Wiertarka maszynowa, rozwiertak, gwintownik i otwór o dużych zużytych lub specjalnych częściach; Posiada elastyczny ruch promieniowy, który umożliwia szybkie pozycjonowanie w kilku miejscach, aby zminimalizować czas przestoju maszyn i koszty konserwacji sprzętu.
Przedsiębiorstwa zajmujące się niestandardową obróbką metali: ma zastosowanie w przedsiębiorstwach, które podejmują się produkcji na zamówienie średnich--dużych partii standardowych,-niepasujących do ulicy-wyrobów metalowych, takich jak indywidualne osprzęt przemysłowy,-wysoko{4}}precyzyjne obrabiarki i-wytrzymałe narzędzia. Maszyna charakteryzuje się wyższym stopniem dokładności wiercenia, mechanizmem napędowym ze wszystkimi-przekładniami,-długą osią. Ramię jest wydłużone w celu spełnienia różnych wymagań dotyczących wymiarów i materiałów do wiercenia, co pozwala kontrolować koszty produkcji.
Przemysłowe Centra Kształcenia Zawodowego: Odpowiednie dla szkół zawodowych i technicznych oraz ośrodków szkoleniowych skupiających się na zaawansowanych umiejętnościach wiercenia promieniowego dla przemysłu ciężkiego. Przemysłowa konstrukcja-z wszystkimi-przekładniami, elastyczność działania i funkcje bezpieczeństwa sprawiły, że nadaje się on do nauczania profesjonalnych-technik wiercenia pod dużym obciążeniem, aby pomóc uczniom opanować obsługę wiertarek promieniowych o wysokim-momencie obrotowym i stworzyć doskonały szkielet techniczny w produkcji przemysłowej.
Często zadawane pytania
P: Jakie są kluczowe specyfikacje wiertarki promieniowej z przekładnią Z3080x20A?
Odp.: średnica wiercenia maksymalna wartość: 80 mm; Zakres prędkości wrzeciona: 16 -1,250 obr./min; stożek wrzeciona to MT6, a długość pojedynczego skoku wynosi 400 mmm. Wybrano promieniowy segment przedłużający o długości 2000mm, który mógł obracać się o ±90 stopni i miał odległość od środka wrzeciona w zakresie: 500mm do 2070mm. Około 3000 mm × 1450 mm x 3300 mm; Waga: około 7 ton; moc silnika głównego: 7,5 kW; moc głównego silnika ruchu: 1,5 kW
P: Jakie materiały może przetwarzać Z3080x20A?
Odp.: Zaprojektowany do użytku w-przemysłach ciężkich-zakładach przetwórstwa metali; Nadaje się do obróbki różnych rodzajów stali węglowych, stali nierdzewnych, stopów, brązów, żeliw itp., a także ich kombinacji. Może przetwarzać grube, twarde elementy, być zgodny z rygorystycznymi normami w produkcji ciężkich maszyn i produkcji przemysłowej itp.
P: Czy Z3080x20A obsługuje operacje inne niż wiercenie?
Odp.: Tak, obsługiwane są wszystkie te funkcje: rozwiercanie, gwintowanie, pogłębianie, wytaczanie,-nacinanie czołowe itp. 16 stopni zmiennej kontroli prędkości i posuwu można regulować w zależności od zadanych punktów wymagań różnych warunków pracy; zapewnia, że przy stabilnym-bieżniku,-wymaganiach jakościowych rozwiercania otworów w wytaczaniu precyzyjnym itp. szybciej osiąga się swoje cele.
P: Czy Z3080x20A jest odpowiedni dla operatorów z doświadczeniem w przetwórstwie przemysłowym?
O: Tak, jest-przyjazny dla użytkownika pomimo swojej-wytrzymałej konstrukcji. Centralny panel sterowania z przejrzystymi etykietami funkcji, łatwy w obsłudze za pomocą pokręteł; System napędu na wszystkie-biegi charakteryzuje się stabilną pracą. Ci, którzy mają pewne doświadczenie w obsłudze prostego sprzętu, mogą go płynnie obsługiwać, pod warunkiem ogólnych wskazówek; Posiada również funkcję trzymania hydraulicznego-.
P: Jakie-usługi posprzedażowe są świadczone i jaki jest okres gwarancji?
Odp.: obowiązuje-roczna gwarancja bez zastrzeżeń. Zapewnij całodobową-profesjonalną pomoc techniczną, zaoferuj bezpłatne oryginalne części zamienne, zorganizuj-szkolenia szkoleniowe w zakresie obsługi na miejscu itp. Usługa naprawy na miejscu jest płatna osobno; Części zamienne zostaną szybko wysłane do klientów w pobliżu głównej fabryki. Niestandardowe napięcia, standardowe opakowanie, w tym pudełko ze sklejki ze specyfikacjami opakowania w ramach standaryzacji eksportowej, zgodnie z wymaganiami użytkowników lub eksportu.|
