Shandong TaoFong CNC Machine Tool Co., Ltd. jest jednym z wiodących producentów i dostawców pionowych wiertarek promieniowych w Chinach, obsługuje również usługi niestandardowe. Zapraszamy do zakupu wysokiej jakości pionowej wiertarki promieniowej na sprzedaż tutaj z naszej fabryki. Dostępna jest dobra obsługa i rozsądna cena.

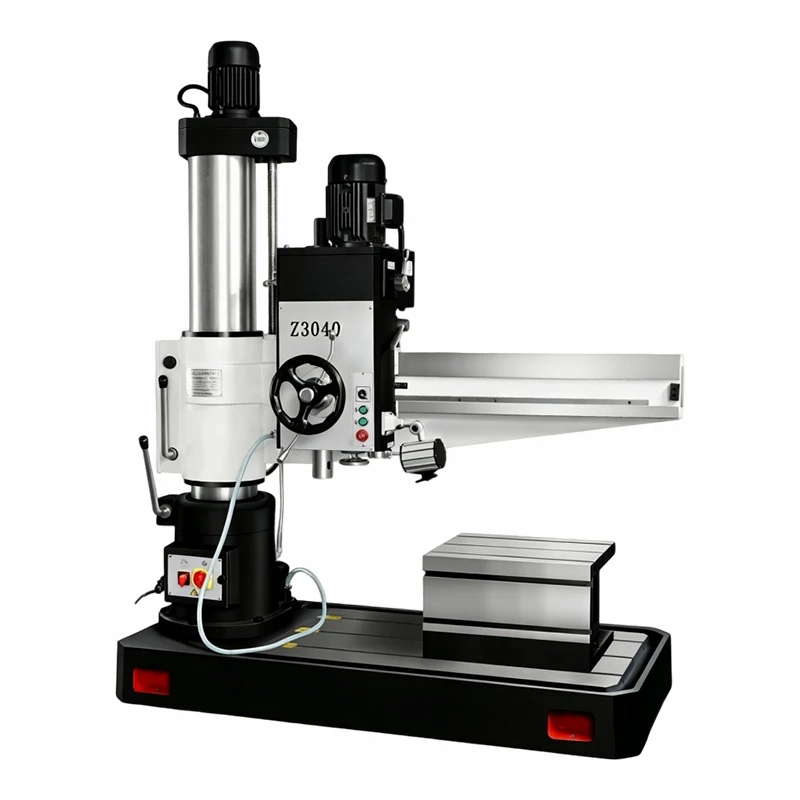

Pionową wiertarkę promieniową Z3040x10 zaprojektowano z myślą o doskonałej wszechstronności, dokładności i szybkości, umożliwiającej wykonywanie elastycznych, wielofunkcyjnych-operacji, takich jak wiercenie otworów, rozwiercanie otworów, gwintowanie,-wytaczanie pogłębione,-napawanie czołowe wielu rodzajów części metalowych. Zastosowano pionową kolumnę i mobilną konstrukcję promieniowego-ramienia, aby połączyć stabilność wiercenia pionowego z elastycznością ruchu promieniowego; dzięki temu może wygodnie obrabiać elementy o różnych rozmiarach i kształtach. Wykonana z silnie wzmocnionego żeliwa HT200, ta maszyna jest niezwykle wytrzymała,-trwała i charakteryzująca się niskim-wibracją; może obsługiwać wiele rodzajów standardowych materiałów metalowych, takich jak stal węglowa, stal nierdzewna, stopy aluminium, brązy itp., a także niektóre inne materiały. Konstrukcja jest wygodna w użyciu, ma wystarczającą wydajność pracy; Nadaje się na okazje wymagające drobnej obróbki. Dla tego produktu uzyskano certyfikaty CE, RoHS, ISO 9001; Z3040X10 charakteryzuje się dobrą niezawodnością, ekonomicznością i wielofunkcyjnością-do obróbki otworów z dużą dokładnością i niskimi kosztami w produkcji części mechanicznych i dziedzinach pokrewnych.
Zalety produktu
Pionowa struktura promieniowa i elastyczne przetwarzanie
Z3040x10 ma pionową kolumnę i promieniowe ramię o długości 1000 mm- („x10”), które obraca się o trzysta sześćdziesiąt stopni względem kolumny i przesuwa się poziomo podczas regulacji położenia przedmiotu obrabianego. Głowica wrzeciona może poruszać się w pionie wokół ramienia promieniowego i będzie ustawiana we wszystkich kierunkach w obszarze obrabianego przedmiotu. Elastyczna konstrukcja umożliwia nie tylko łatwe przenoszenie lżejszych ładunków, ale także mniej pracochłonne-niż inne rozwiązania; Ponadto można go również zastosować do zmiany położenia przedmiotu obrabianego o-regularnym-kształcie-lub dużych -.
Wysoka precyzja i stabilna praca
Kolumny i promienie powyższej maszyny są wykonane z wysokiej jakości-sztucznego-odlewu z HT200, który całkowicie eliminuje naprężenia rozciągające powierzchniowe przed użyciem i redukuje wibracje powodowane-cięciem pod dużym obciążeniem. Wybór wrzeciona o dużej precyzji może poruszać się równomiernie w czasie bez dużych odchyleń, zapewniając dokładniej wymagany poziom kształtu i płaskości. Precyzja śruby pociągowej zapewniła, że wszystkie wiercenia zostały wykonane ze szczególną dbałością o ich położenie i równomierną prędkość podczas kilku prac.
Wielo-funkcjonalność i wydajność
Wyposażony w-wydajny trój-silnik prądu przemiennego, model Z3040X10 zapewnia solidną stabilność i trwałość w ciągłej pracy pod obciążeniem, umożliwiając niezawodne wiercenie, rozwiertaki i gwintowanie. To urządzenie osiągnęło maksymalnie 12 stopni--swobody sterowania prędkością; Nadaje się do różnych warunków wykonywania otworów-obróbki-materiałów, w tym materiałów i otworów o wyższych wymaganiach dotyczących precyzji. Maszyna może wykonać kilka operacji jednocześnie; posiada takie funkcje, jak wiercenie-otworów, rozwiercanie otworów i pogłębianie, gwintowanie-gwintowanie, obróbka-czoł-przeciwbieżnych itp., aby poprawić wydajność pracy i zmniejszyć liczbę potrzebnych narzędzi pomocniczych.
Ergonomiczna konstrukcja i łatwa konserwacja
Z3040X10 charakteryzuje się dbałością konstrukcyjną o wygodę operatora, ma stosunkowo prostą konstrukcję, wykorzystuje kody kolorów do jednoznacznej identyfikacji parametrów i zapewnia wygodną obsługę za pomocą-pokręteł ręcznych. Promieniowe-ramię i głowica-wrzeciona są wyposażone w dobre-urządzenia blokujące, które zapewniają stabilność obrabianego przedmiotu podczas obróbki. Istnieje system, który automatycznie regularnie dodaje płyn chłodzący; może to zapewnić dłuższą żywotność narzędzi i elementów obrabianych poprzez ich schładzanie, zwiększając w ten sposób wydajność produkcji. Chociaż w samochodzie nie ma zbyt wielu usterek, normalna kontrola polega na dolaniu oleju w określonym czasie i usunięciu brudu, który się wokół niego zebrał.
Główne parametry techniczne produktu
|
SPECYFIKACJE |
Jednostki |
Z3040x10 |
|
Maks. średnica wiercenia |
mm |
40 |
|
Odległość pomiędzy czubkiem wrzeciona a powierzchnią stołu |
mm |
170-1080 |
|
Odległość od wrzeciona osi do powierzchni kolumny |
mm |
310-900 |
|
Podróż wrzeciona |
mm |
200 |
|
Stożek wrzeciona |
- |
MT4 |
|
Zakres prędkości wrzeciona |
obr./min |
34-1220 |
|
Stopnie prędkości wrzeciona |
- |
12 |
|
Zakres posuwu wrzeciona |
mm/obr |
0.1-0.25 |
|
Stopnie podawania wrzeciona |
- |
3 |
|
Główna moc silnika |
kw |
1.5/2.2 |
|
Podnoszenie mocy silnika |
kw |
|
|
Masa maszyny |
kg |
1200 |
|
Wymiar całkowity (L*W*H) |
mm |
1500*700*2200 |
Szczegóły standardu maszyny
Zaciśnięcie kolumny
Kolumna pionowa mocowana mechanicznie.
wygodny i szybki, pozwala zaoszczędzić czas i wysiłek
STÓŁ ROBOCZY
Stół roboczy do hartowania wysokiego dźwięku
Zwiększona dokładność i sztywność.
Zaciśnięcie kolumny
Kolumna pionowa mocowana mechanicznie.
wygodny i szybki, pozwala zaoszczędzić czas i wysiłek
Stół roboczy
Stół roboczy do hartowania wysokiego dźwięku
Zwiększona dokładność i sztywność.
Skrzynka elektryczna
Wysokiej jakości importowana skrzynka elektryczna.
Wysoka wydajność i długa żywotność.
systemu DRO
System DRO jako opcja
Scenariusze zastosowań
Średniej-warsztaty mechaniczne:Z3040X10 to dobra opcja dla średnich- i dużych-warsztatów mechanicznych zajmujących się obróbką metali. Efektywnie wykonuj wiercenie-średniej wielkości elementów mechanicznych, części okuć, precyzyjnych akcesoriów itp. wykonanych z metali. Elastyczny układ promieniowy-ARM to rodzaj elastycznej struktury, która nie wymaga częstego przenoszenia w celu zwiększenia szybkości przetwarzania i zapewnia jednolitą jakość produktu.
Centra konserwacji i naprawy sprzętu: Szeroko stosowane w centrach konserwacji i napraw fabryk, przedsiębiorstw i placów budowy; wykonuje wiercenie, rozwiercanie i gwintowanie zużytych lub uszkodzonych części mechanicznych. Elastyczny ruch promieniowy może szybko łączyć się z różnymi pozycjami przedmiotu obrabianego, aby zwiększyć wydajność prac konserwacyjnych; skrócić czas przestoju sprzętu ze względu na miejsce awarii; zapewniają stabilną pracę maszyn produkcyjnych i budowlanych.
Studia obróbki precyzyjnej: ma zastosowanie w studiu obróbki precyzyjnej małych{0}}partii i-wysokiej precyzji produktów metalowych. Ze względu na wysoką dokładność wiercenia, elastyczność operacji, wiele funkcji, możliwość obróbki niestandardowych, niestandardowych-części, urządzeń eksperymentalnych i innych precyzyjnych akcesoriów, które spełniają rygorystyczne standardy jakości.
Instytucje szkolenia zawodowego: Nadaje się do szkół zawodowych i technicznych, ośrodek szkoleniowy skupiający się na nauczaniu umiejętności wiercenia promieniowego. Ma dobrą funkcjonalność i elastyczność projektowania; Jest również wystarczająco bezpieczny w użyciu, dzięki czemu nadaje się jako urządzenie instruktorskie do praktycznego uczenia się uczniów, aby mogli nauczyć się prawidłowej obsługi pionowej-wiertarki promieniowej i zrozumieć podstawowe pojęcia dotyczące elastycznego precyzyjnego przetwarzania.
Często zadawane pytania
P: Jakie są kluczowe specyfikacje pionowej wiertarki promieniowej Z3040x10?
Odp.: Maksymalna średnica wiercenia: 40 mm; Zakres prędkości wrzeciona: 34~1220 obr./min (w tym regulacja krokowa-po-kroku); Rozmiar wrzeciona Typ stożka: MT4; Długość skoku wiertarki: 200 mm. Długość ramienia promieniowego: 1000 mm; Ramię obraca się w pełni: 360 stopni; Całkowity rozmiar: 1500 × 700 × 2200 mm; Masa netto: 1200 kg;
P: Jakie materiały może przetwarzać Z3040x10?
Odp.: Urządzenie-specjalnego przeznaczenia, które przetwarza metale; Nadaje się do większości popularnych metali i materiałów-o wysokiej wytrzymałości, takich jak stal nisko-węglowa, stal nierdzewna, stopy aluminium, brąz i żeliwo. Może przetwarzać części o różnej grubości i twardości; zaspokoić potrzebę obróbki mechanicznej różnych maszyn.
P: Czy Z3040x10 obsługuje operacje inne niż wiercenie?
Odp.: tak, może spełnić wszystkie następujące wymagania: rozwiercanie; Stukający; Pogłębianie; Punktowy-skierowany. System przekładni o zmiennej-prędkości będzie zmieniać prędkość roboczą wrzeciona w zależności od różnych warunków pracy; Dlatego w niektórych przypadkach może zapewnić zarówno stabilne gwintowanie, jak i płynną-obróbkę otworów przedmiotów obrabianych, z lepszą możliwością dostosowania do operacji.
P: Czy Z3040x10 jest łatwy w obsłudze dla operatorów z podstawowym doświadczeniem w przetwarzaniu?
Odp.: tak, jest wygodny w użyciu dla użytkowników. Panel sterowania ma zwykle stosunkowo prosty wygląd z wyraźnymi znakami identyfikacyjnymi; promieniowe ramiona i głowice wrzeciona mogą się swobodnie poruszać i być niezawodnie zamocowane. Tych, którzy mają pewne doświadczenie w obsłudze maszyn, stosunkowo łatwo jest nauczyć obsługi maszyn; elastyczność tej konstrukcji zmniejsza również obsługę trudnych elementów.
P: Jakie-usługi posprzedażowe są świadczone i jaki jest okres gwarancji?
Odp.: Około rok po zakupie tego zegarka. Zapewnia całodobową pomoc techniczną online, dostarcza oryginalne części zamienne i oferuje bezpłatne szkolenia operacyjne. Można kupić naprawę w miejscu; w ciągu 72 godzin od otrzymania przez główny obszar zakładu dla głównych klientów przemysłowych. Możesz mieć regulowane napięcia, pakiety itp., zgodnie z wymaganiami w różnych obszarach.
