Shandong TaoFong CNC Machine Tool Co., Ltd. jest jednym z wiodących producentów i dostawców wysokowydajnych wiertarek promieniowych w Chinach, obsługuje również usługi niestandardowe. Zapraszamy do zakupu wysokiej jakości, wytrzymałej wiertarki promieniowej na sprzedaż tutaj z naszej fabryki. Dostępna jest dobra obsługa i rozsądna cena.

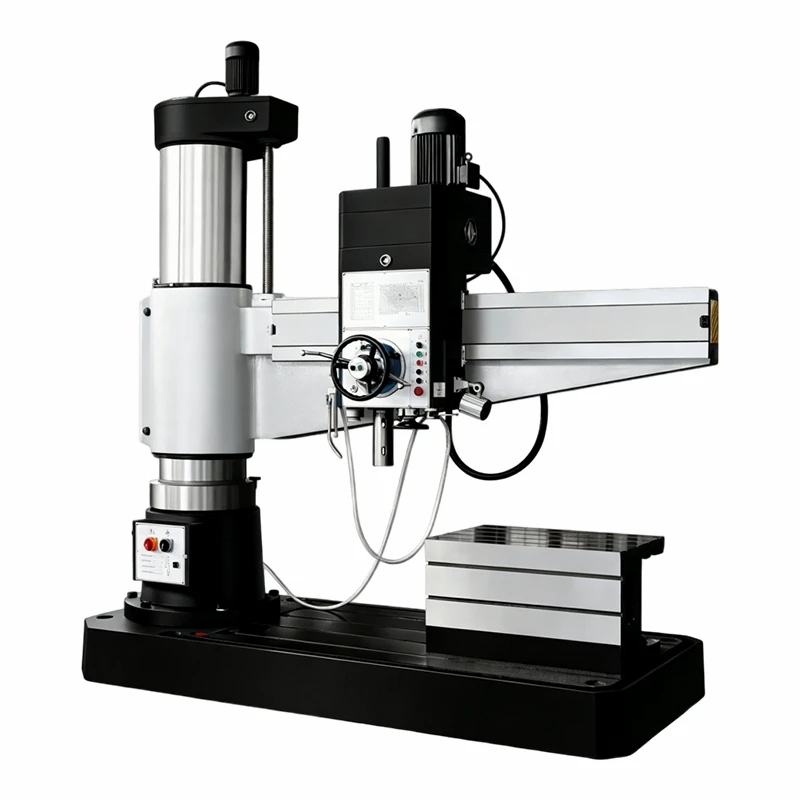

Wytrzymała wiertarka promieniowa Z30125x40 to precyzyjna, promieniowa-ramiona-zachwycająca maszyna do dużych obciążeń o dużym zakresie roboczym; można go używać do różnych celów, w tym do rozwiercania,-wytaczania pogłębiającego, napawania, wiercenia itp., szczególnie nadaje się do obróbki bardzo dużych, ciężkich lub-metali o wysokiej twardości i skomplikowanych kształtach. Ma dodatkowe długie ramię promieniowe o długości 4000 mm (oznaczone w modelu jako „x40”), wzmocnione kolumny pionowe i może wykonywać elastyczne operacje,-a jednocześnie charakteryzuje się dużą wytrzymałością. Hermetyczna metalowa obudowa wykonana z żeliwa (HT200) z wykorzystaniem technologii odlewania w piasku żywicznym i głębokimi żebrami w celu zwiększenia sztywności i-działania antywibracyjnego; Może przetwarzać materiały, w tym-stal węglową o wysokiej wytrzymałości, stal nierdzewną, stale stopowe, lutowanie twarde i żeliwo. Hydrauliczna-regulacja prędkości wstępnej i zabezpieczenie nadprądowe Konstrukcja Zapewnia bezpieczną i stabilną pracę. Nadaje się do stosowania w procesach produkcyjnych w przemyśle ciężkim-o wysokiej trwałości, a także do ogólnych zadań masowych wykonywanych na zamówienie. Certyfikaty CE, ROHS i ISO9001; Zapewnianie niezawodnego, ekonomicznego i wszechstronnego rozwiązania do przetwarzania-o wysokich wymaganiach w zakresie wiercenia w produkcji ciężkich maszyn, budowie statków i produkcji sprzętu na- dużą skalę.
Zalety produktu
Bardzo-długie ramię promieniowe i-bardzo szeroki zakres przetwarzania
Ramię promieniowe Z30125x40 ma długość 4000 milimetrów, obraca się swobodnie o 360 stopni wokół pionowej kolumny i ślizga się po niej; Głowica wrzeciona może poruszać się w górę i w dół na dystansie 600-4000mm względem osi wrzeciona i powierzchni kolumny. Konstrukcja-wysięgnika eliminuje częste ruchy w celu obsługi dużych, ciężkich lub nieregularnych elementów. Nakład pracy pracowników jest ograniczony do niskiego poziomu, a prędkość przetwarzania może znacznie wzrosnąć. W ramieniu promieniowym, głowicy wrzeciona i kolumnie zastosowano-hydrauliczne urządzenie mocujące blok diamentowy, które zapewnia stabilność i niezawodność mocowania podczas-wytworniczych operacji wytaczania, co pozwala uniknąć wibracji, deformacji otworu lub komponentów.
Niezwykle-wytrzymała-struktura i doskonała stabilność
Podstawa, kolumna i ramię promieniowe maszyny są wykonane z-żeliwa-wysokiej jakości HT200, poddanego trzy-procesowi sztucznego starzenia, aby całkowicie wyeliminować naprężenia wewnętrzne i zwiększyć ogólną sztywność. Duża kolumna zewnętrzna o średnicy-800 mm zapewnia stabilne podparcie, a kluczowe części promieniowej-szyny prowadzącej ramienia, zewnętrzna-powierzchnia kolumny, wrzeciono itp. poddawane są hartowaniu o wysokiej-częstotliwości, aby zapewnić-długotrwałą dokładność, niezmienioną i zwiększoną żywotność. Wzmacniając fundament za pomocą konstrukcji żebrowej i zwiększając-nośność w celu ograniczenia wibracji przenoszonych przez grunt,-zainstalowano małe-urządzenia z odwiertów naftowych o ultra{16}}wysoko-ciśnieniu.
Silnik o dużej-mocy i wszechstronne działanie
Konfiguracja standardowa: układ napędowy o mocy 18,5 kW umożliwiający szybkie wytaczanie elementów o dużej-średnicy; Długość przedłużenia sięga aż 125mm. Silnik narzędzia może osiągnąć maksymalną prędkość 800 obr./min; Istnieją cztery-zakresy kroków, które różnią się w zależności od sterowania hydraulicznego i pomagają wybrać różne materiały lub części z prędkościami w wybranym czasie. Wrzeciono o długości 8-mikro-metrów zapewnia bezpieczeństwo narzędzia poprzez jego bezpieczne zablokowanie; Może wykonywać takie zadania jak wiercenie, rozwiercanie, gwintowanie, obróbka zgrubna i wykańczająca otworów, a także piłowanie punktowe. Do głównego układu napędowego dodano funkcję zabezpieczenia przed przeciążeniem, aby zachować zarówno bezpieczeństwo, jak i stabilność operacyjną podczas tego procesu.
Kompleksowe bezpieczeństwo i niskie koszty utrzymania
Z30125×40 posiada kompletne urządzenie zabezpieczające, które obejmuje przycisk zatrzymania awaryjnego, osłonę-kolumny zewnętrznej, wahacze podnoszące-urządzenie antykolizyjne oraz mechaniczną-elektryczną podwójną-blokadę bezpieczeństwa; dlatego może zapewnić bezpieczeństwo pracy operatora. Jest instalowany z automatycznym układem chłodziwa, który obejmuje-zbiornik chłodziwa o dużej pojemności; Ciągłe chłodzenie narzędzi i elementów obrabianych w celu zmniejszenia zużycia i poprawy jakości powierzchni. Maszyna posiada rozproszony układ smarowania i wymagane są codzienne kontrole, aby sprawdzić ilość oleju; W razie potrzeby wyczyść go lub wymień; Drobne potrzeby konserwacji części podczas pracy.
Główne parametry techniczne produktu
|
SPECYFIKACJE |
Jednostki |
Z30125x40 |
|
Maks. średnica wiercenia |
mm |
125 |
|
Odległość pomiędzy czubkiem wrzeciona a powierzchnią stołu |
mm |
750-2500 |
|
Odległość od wrzeciona osi do powierzchni kolumny |
mm |
600-4000 |
|
Podróż wrzeciona |
mm |
560 |
|
Stożek wrzeciona |
- |
Metryczne 80 |
|
Zakres prędkości wrzeciona |
obr./min |
6.3-800 |
|
Stopnie prędkości wrzeciona |
- |
22 |
|
Zakres posuwu wrzeciona |
mm/obr |
0.06-3.2 |
|
Stopnie podawania wrzeciona |
- |
16 |
|
Główna moc silnika |
kw |
18.5 |
|
Podnoszenie mocy silnika |
kw |
3 |
|
Masa maszyny |
kg |
28500 |
|
Wymiar całkowity (L*W*H) |
mm |
4960*2000*4780 |
Szczegóły standardu maszyny
Zaciśnięcie kolumny
Kolumna pionowa mocowana mechanicznie.
wygodny i szybki, pozwala zaoszczędzić czas i wysiłek
STÓŁ ROBOCZY
Stół roboczy do hartowania wysokiego dźwięku
Zwiększona dokładność i sztywność.
Zaciśnięcie kolumny
Kolumna pionowa mocowana mechanicznie.
wygodny i szybki, pozwala zaoszczędzić czas i wysiłek
Stół roboczy
Stół roboczy do hartowania wysokiego dźwięku
Zwiększona dokładność i sztywność.
Skrzynka elektryczna
Wysokiej jakości importowana skrzynka elektryczna.
Wysoka wydajność i długa żywotność.
systemu DRO
System DRO jako opcja
Scenariusze zastosowań
Fabryki maszyn ciężkich i przemysłu stoczniowego: Z30125x40 to dobry wybór w przypadku ciężkiego sprzętu mechanicznego i-zakładów budowy statków, które wykonują duże ilości-przetwarzania wsadowego. Może wydajnie wykonywać prace wiertnicze w przypadku bardzo-dużych elementów mechanicznych, konstrukcji statków, części urządzeń przemysłowych, dużych konstrukcji stalowych itp. Wydłużone ramię promieniowe zapewnia większy moment obrotowy podczas obróbki dużych{{7}grubych i trudnych-{9}}obróbki obszarów przedmiotu obrabianego w trudnych warunkach pracy przy produkcji ciężkich maszyn.
Duże-centra produkcji i konserwacji sprzętu na dużą skalę:Szeroko stosowane w-warsztatach produkcyjnych i centrach konserwacji dużych gałęzi przemysłu ciężkiego, w tym maszyn budowlanych, urządzeń energetycznych i lokomotyw kolejowych. Maszyna wykonuje wiercenie, rozwiercanie, gwintowanie i wytaczanie dużych, zużytych-lub specjalnych części; Może poruszać się szybko promieniowo, aby łatwo dotrzeć do dowolnej pozycji, redukując czas przestoju sprzętu i zmniejszając wydatki na naprawy.
Bardzo-duże przedsiębiorstwa zajmujące się niestandardową obróbką metali:Dotyczy przedsiębiorstw, które zapewniają dodatkową obróbkę dużych i unikalnych-niestandardowych części metalowych o indywidualnym charakterze, w tym-wykonanych na zamówienie złączek przemysłowych,-komponentów maszyn do dużych obciążeń, produktów z dużymi-kołnierzami i rur. Precyzja sterowania maszyną, ramię o większym promieniu i wysoka precyzja wiertła są w stanie spełnić wymagania dotyczące wiercenia wszelkiego rodzaju dużych i małych części, aby nie zwiększać w niekontrolowany sposób kosztów produkcji.
Przemysłowe centra szkolenia zawodowego i techniczne:Odpowiedni dla szkół zawodowych i technicznych oraz ośrodków szkoleniowych skupiających się na zaawansowanych umiejętnościach- wiercenia promieniowego przy dużych obciążeniach dla przemysłu ultraciężkiego. Przemysłowa konstrukcja-o-wysokiej-wytrzymałości, hydrauliczny układ napędowy i funkcje bezpieczeństwa zapewniają jego stabilne działanie podczas zajęć dydaktycznych dla profesjonalistów, którzy uczą się, jak korzystać ze sprzętu-dużych rozmiarów; Może to zapewnić studentom szkolenie w zakresie umiejętności niezbędnych do kontynuowania kariery zawodowej.
Często zadawane pytania
P: Jakie są kluczowe specyfikacje wiertarki promieniowej o dużej wytrzymałości Z30125x40?
Odp.: Maksymalny rozmiar otworu wiertniczego wynosi 125 mm; Zakres prędkości wrzeciona: 6,3-800 obr./min (regulowana w 22-stopniach); Odległość przesuwu wrzeciona: 560 mm. Długość ramienia promieniowego wynosi 4000 mm; obraca się o 360 stopni; Wymiary gabarytowe: 5910x2000x5120 mm; Masa całkowita 28500 kg; Moc silnika jednostki głównej: 18,5 kW; Moc silnika podnoszenia wahadłowego: 3 kW.
P: Jakie materiały może przetwarzać Z30125x40?
Odp.: Ta maszyna nadaje się do{{0}ciężkich przemysłowych prac związanych z obróbką metali i może przetwarzać różne typy metali, takie jak stal węglowa, stal nierdzewna, stale stopowe, mosiądze, żeliwa itp. Może przetwarzać grubsze i twardsze elementy; spełniają rygorystyczne wymagania dotyczące produkcji ciężkich maszyn, budowy statków itp. oraz produkcji sprzętu na-wielką skalę.
P: Czy Z30125x40 obsługuje operacje inne niż wiercenie?
O: Tak, w tym narzędziu wszystkie-wymienione powyżej funkcje można realizować jednocześnie. Gdy operator wybierze określone ustawienie parametru w oparciu o różne cele obróbki, będzie ono miało jednolity wpływ na wszystkie pozostałe parametry procesu za jednym razem; Tak wysoka elastyczność może zapewnić ciągłą stabilną pracę, precyzyjny pomiar i szybkie przetwarzanie różnych komponentów.
P: Czy Z30125x40 jest odpowiedni dla operatorów z doświadczeniem w przetwórstwie przemysłowym?
Odp.: Można go stosować w przemyśle, a operator ma podstawową wiedzę na temat procesów przemysłowych. Hydrauliczna kontrola-wstępnego wyboru i scentralizowany panel operacyjny ułatwiający obsługę, a także stabilny-hydrauliczny-mechanizm zaciskający. Po pewnym przećwiczeniu przez operatorów powinny one być w stanie działać płynnie; Co więcej, kompletne urządzenia zabezpieczające zapewniają bezpieczeństwo operacyjne podczas-wysokiego- cięcia.
P: Jakie-usługi posprzedażowe są świadczone i jaki jest okres gwarancji?
Odp.: Jedno-roczny okres zobowiązania wynoszący 12 miesięcy. Zapewniaj całodobową-nieprzerwaną pomoc techniczną, dostarczaj na czas oryginalne części zamienne i oferuj bezpłatne-usługi szkoleniowe w zakresie obsługi na miejscu. Istnieje możliwość wynajęcia serwisu na miejscu; może dostarczyć części zamienne do głównych fabryk Twojej firmy w ciągu 72 godzin. Można zamówić niestandardową regulację napięcia, gotowe opakowania ze sklejki na eksport do różnych regionów świata itp.
