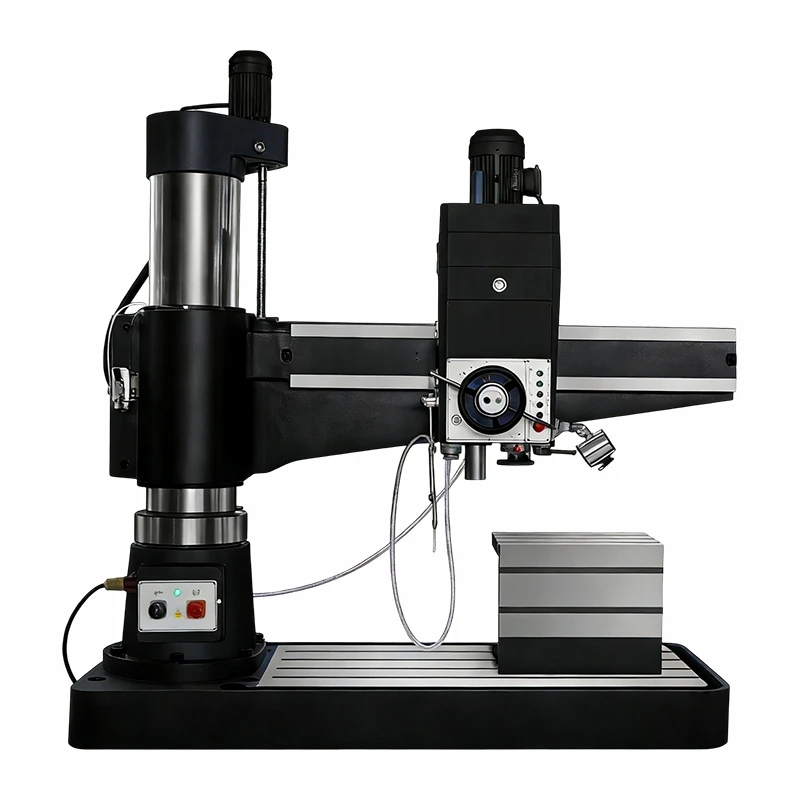

Wiertarka promieniowa Munal

Z30100X31 jest wyposażony w promieniowe ramię o długości 3100 mm, które może obracać się o 360 stopni wokół pionowej kolumny i poruszać się w poziomie; Głowicę wrzeciona można przesuwać pionowo w celu przetwarzania w zakresie 570-3150 mm od osi wrzeciona do powierzchni kolumny. Sięgaj na dużą odległość bez polegania na nieporęcznych przedmiotach; Ogranicz zmęczenie człowieka, ponownie ograniczając ruch; Zwiększ w ten sposób wydajność produkcji. W promieniowym-ramię, wrzeciono-głowicę i kolumnę zastosowano rodzaj hydrostatycznego urządzenia mocującego z blokiem diamentowym na -osi głównej-, aby zapewnić wysoką precyzję i stabilność połączenia w ciężkich warunkach pracy, aby zapobiec występowaniu wibracji i odchyleń otworów.

Podstawy, kolumny i ramiona promieniowe maszyny są wykonane z kwalifikowanego, trzy-etapowego żeliwa HT200 poddanego sztucznemu starzeniu, co pozwala całkowicie wyeliminować naprężenia wewnętrzne i całkowicie zwiększyć ogólną sztywność. Promieniowa szyna prowadząca ramienia, zewnętrzna powierzchnia kolumny i wrzeciono są podgrzewane w procesie hartowania podczas produkcji, aby zapewnić ich późniejszą precyzyjną stabilność i wydłużyć żywotność. Wywiercono otwory-o średnicy 700 mm-zewnętrznej-kolumny-w celu poprawy sztywności podczas przenoszenia wierteł-o dużym obciążeniu; A także zapobiega powstawaniu wibracji podczas obróbki.

Wyposażony w silnik główny o-mocy 15 kW i może wydajnie wiercić otwory w materiałach obrabianych o średnicy do 100 milimetrów. Posiada dwu{{4}suw-na-obroty selektor częstotliwości od 8 do 100 obr./min; Cztero-regulator prędkości-z ustawieniami od O.OTMM do 4 mm/s; Oraz poprzez operację włączania-wyłączania z wyprzedzeniem. Wrzeciono jest zabezpieczone stożkiem 6 mm i wykonuje jednocześnie kilka zadań obróbczych, takich jak wiercenie, rozwiercanie, gwintowanie, wytaczanie itp. Sterowanie wrzecionem za pomocą jednego przycisku-jest następujące: Do przodu-Wstecz Hamulec-Zatrzymaj działanie, aby te operacje były proste w użyciu.

Nowe moduły funkcji bezpieczeństwa modelu Z3010X31 obejmują wyłączniki awaryjne i osłony zabezpieczające-kolumnę zewnętrzną, a także system zapobiegania-podnoszeniu-kolizji-wahacza, który zapewnia bezpieczną pracę poprzez ochronę ludzi. Wyposażony w automatyczny układ chłodzenia, który obejmuje zbiornik chłodziwa do ciągłego chłodzenia narzędzi i elementów obrabianych, zmniejszając w ten sposób zużycie i poprawiając jakość powierzchni. Korzystając z jednego punktu kontaktowego do smarowania, w trakcie regularnej konserwacji wystarczy uzupełnić olej w wyznaczonych godzinach i szybko usunąć wszelkie blokady powstałe w tym miejscu.
