Shandong TaoFong CNC Machine Tool Co., Ltd. jest jednym z wiodących producentów i dostawców 5-osiowych frezarek cnc w Chinach, obsługuje również usługi niestandardowe. Zapraszamy do zakupu wysokiej jakości 5-osiowych frezarek cnc na sprzedaż tutaj z naszej fabryki. Dostępna jest dobra obsługa i rozsądna cena.

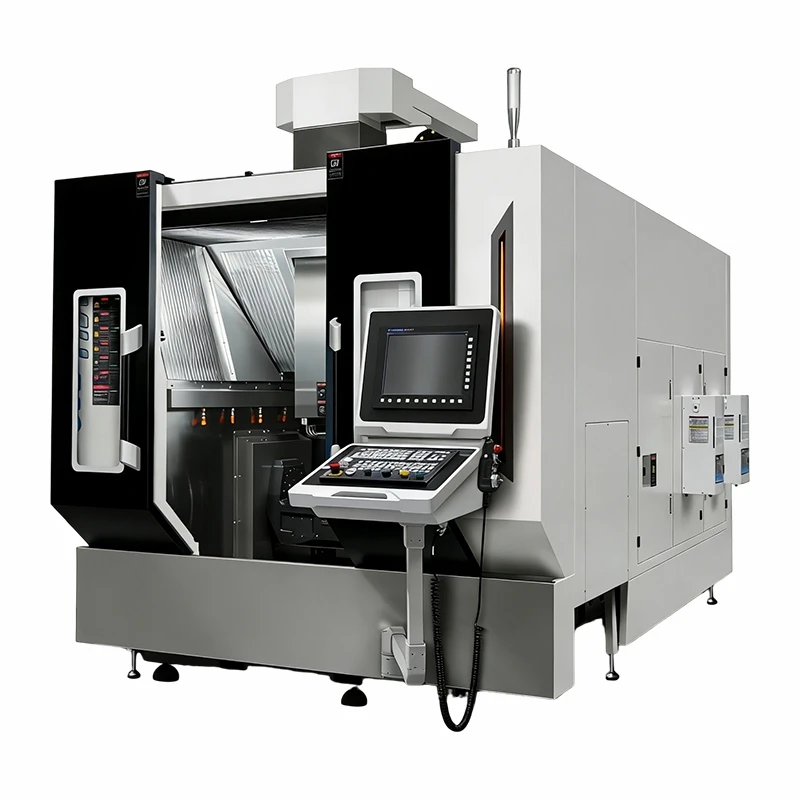

5-osiowe frezarki CNC AMU650 to wysoce precyzyjna przemysłowa maszyna CNC-wielkości, używana specjalnie do przetwarzania małych partii elementów o skomplikowanych kształtach-z wąskimi tolerancjami. ten typ został zaprojektowany, aby rozwiązać problemy związane z niskim obciążeniem-w przypadku małych-5-robotów osiowych i dużym zajęciem przestrzeni w przypadku dużych modeli bramowych. Ten rodzaj technologii przetwarzania można zastosować do obróbki wielu metali, w tym stopów aluminium, stopów tytanu, stali nierdzewnej, stali formierskiej i niektórych metali nie-, takich jak włókno szklane, włókno węglowe, konstrukcyjne tworzywa sztuczne itp., w celu obróbki części samochodowych, prototypów lotniczych i kosmicznych, form o wysokiej precyzji, urządzeń medycznych i średnich przedsiębiorstw produkujących komponenty.
Zalety produktu
Zrównoważona nośność i zwarta konstrukcja
AMU650 uzyskał precyzyjny obrotowy stół roboczy o wysokości-φ650 mm, wyposażony w maksymalny udźwig bez obciążenia wynoszący 850 kg, dwukrotnie większy niż w przypadku większości małych modeli 5-osiowych. Wymiary całkowite: 4600x3840x3300mm; Waga: 15 ton; Zajmuje powierzchnię zaledwie 18–22 metrów kwadratowych (w przybliżeniu odpowiednik mniejszej pięcioosiowej maszyny bramowej), odpowiednią dla średnich-i{15}}mniejszych-warsztatów oraz laboratoriów badawczo-rozwojowych. Stosunkowo zwarta konstrukcja pionowa ułatwia szybki załadunek/rozładunek przedmiotu obrabianego; Modułowa konstrukcja umożliwia szybką instalację / demontaż / konserwację / aktualizację / instalację / obsługę i konserwację.
Wysoka-precyzyjność połączenia w 5 osiach i doskonałe wykończenie powierzchni
AMU650 wykorzystuje głowicę frezującą z podwójnym wahnięciem prądu przemiennego o wysokiej{{1}dokładności-(oś A- ±120 stopni, ciągły obrót osi C-o 360 stopni) z precyzyjnym błędem pozycjonowania powtarzalności mniejszym niż ±0,004 mm dla osi A/C i ±0,0075 mm dla osi X/Y/Z. Aby osiągnąć pełną jednoczesną kontrolę w 5-osiach, może to być jedno-urządzenie czasowe,-do wszechstronnej obróbki wielu kątów i boków w różnych pozycjach oraz realizowanie złożonej trójwymiarowej-obróbki zakrzywionych powierzchni; W przypadku tej metody wskaźnik odrzuceń wynosi poniżej 1,5%. Wrzeciono-K45 o wysokiej-precyzyjności, standardowa prędkość znamionowa 18 000 obr./min., certyfikat ISO dotyczący wyważenia dynamicznego; Nie przekracza dopuszczalnego zakresu chropowatości wykończenia: Ra=0.3 µm, aby zapewnić płynny stan pracy niezbędny do precyzyjnej obróbki małych detali w masowej produkcji.
Wysoka-energooszczędność przetwarzania i wszechstronna konfiguracja
Napędzany wrzecionem-bezpośrednim-o mocy 30 kW (z opcją 37,5 kW); jego maksymalny moment obrotowy wynosi do 91,7 n*m; obsługuje duże prędkości podczas cięcia lekkich stopów i-ciężkiego cięcia-materiałów o wysokiej wytrzymałości, TiAl i innych[5] [10]. Jest standardowo wyposażona w magazyn narzędzi z 40-płaskim łańcuchem-, którego czas wymiany narzędzia wynosi zaledwie 2-4 sekundy, co umożliwia wieloprocesową obróbkę ciągłą (frezowanie, wiercenie, wytaczanie, gwintowanie, napawanie konturowe) i skraca czas nie-obróbki o 60% w porównaniu z maszynami 3-3-osiowymi. opcjonalnymi ustawieniami może być funkcja automatycznego ustawiania narzędzi Renishaw TS-27R; dostępne są również systemy pomiarowe na maszynach i urządzenia do mocowania próżniowego, aby spełnić różne wymagania procesowe.
Inteligentna obsługa i niezawodne zapewnienie jakości
Zawiera wysokiej klasy-system CNC (np. Siemens 840D, Fanuc lub GSK), który może obsługiwać jednoczesne połączenie pięciu osi, funkcję RTCP i możliwości przetwarzania DNC online, aby ułatwić złożoność programowania skomplikowanych części i zmniejszyć wymagania dotyczące szkolenia operatorów. Oparty na kompletnej-obejmującej-otwartej pętli metodzie regulacji z wykorzystaniem całkowego systemu sprzężenia zwrotnego skali w celu zapewnienia trwałej stabilizacji i stabilnego działania w sytuacjach wymagających szybkiej wydajności przetwarzania. Firma otrzymała certyfikaty unijnego znaku CE, systemu zarządzania jakością RoHS i ISO,
Główne parametry techniczne produktu
|
SPECYFIKACJE |
Jednostki |
UAM650 |
|
Rozmiar stołu |
mm |
Φ650 |
|
Rozmiar szczeliny T- |
mm |
14H8 |
|
Otwór środkowy stołu |
mm |
φ50H8 |
|
Maksymalne obciążenie stołu |
kg |
850 |
|
Przesuw w osi X- |
mm |
600 |
|
Skok w osi Y- |
mm |
650 |
|
Skok w osi Z- |
mm |
600 |
|
Zakres obrotu osi- |
stopień |
±120 |
|
Zakres obrotu osi C- |
stopień |
360 |
|
Odległość od czoła wrzeciona do powierzchni stołu |
mm |
150-750 |
|
Stożek wrzeciona |
-- |
HSK-A63 |
|
Maksymalna prędkość wrzeciona |
obr./min |
18000 |
|
Moc silnika wrzeciona |
kW |
30 |
|
Maks. moment obrotowy wrzeciona |
N.m |
72 |
|
Typ magazynu narzędzi |
-- |
Typ łańcucha płaskiego |
|
Pojemność magazynu narzędzi |
szt |
40 |
|
Narzędzie o maksymalnej średnicy (pełne/puste) |
mm |
Φ76/Φ125 |
|
Maksymalna długość narzędzia |
mm |
300 |
|
Maksymalna waga narzędzia |
kg |
8 |
|
Czas zmiany narzędzia (T-T) |
S |
2-4 |
|
Szybka prędkość posuwu (X/Y/Z) |
mm/min |
36000/36000/36000 |
|
Prędkość posuwu skrawania (X/Y/Z) |
mm/min |
1-10000/1-10000/1-10000 |
|
Dokładność pozycjonowania (X/Y/Z) |
mm |
0.0075 |
|
Dokładność pozycjonowania (A/C) |
μm |
±5 |
|
Powtórz dokładność pozycjonowania (X/Y/Z) |
mm |
0.005 |
|
Powtórz dokładność pozycjonowania (A/C) |
μm |
4 |
|
Masa maszyny |
kg |
15000 |
|
Całkowity rozmiar maszyny (L*W*H) |
mm |
4600*3840*3300 |
Szczegóły standardu maszyny
PRECYZYJNE WRZECIONO TAJWAN
1. Stożek wrzeciona to HSK-A63;2. Prędkość wrzeciona 18000 obr./min
3. Wrzeciono przeszło test ISO na równowagę dynamiczną
MAGAZYN NARZĘDZIOWY TAJWAN
1. Standardowo z magazynkiem narzędzi Taiwan 32 Arm, czas wymiany narzędzia tylko 3 sekundy.2. Marka: OKADA
ŚRUBA POCIĄGOWA I ZŁĄCZE
1. Precyzyjna śruba pociągowa Tajwanu.
2. Łożysko śruby pociągowej wykorzystuje łożysko SKF lub NACHI,
3, Złącze R+W połączone bezpośrednio.
PRECYZYJNE SZYNY LINIOWE TAJWAN
1. Tajwańska prowadnica liniowa o dużej prędkości, dokładność pozycjonowania może osiągnąć klasę μm
2. Marka: HIWIN lub PMI
SYSTEM KONTROLI
Standard: sterowanie Siemens 840D/Siemens ONEOpcjonalnie: GSK itp.
KLIMATYZATOR
Standardowo z przemysłowym klimatyzatorem w szafie elektrycznej. Lepsze chłodzenie skrzynki elektrycznej.
UKŁAD SMAROWANIA/ZBIORNIK POWIETRZA
Automatyczne urządzenie centralnego smarowania.Zbiornik powietrza zapewniający stabilność wymiany narzędzia wrzecionowego
2. szybkozłączka w standardzie
Standard z elementami pneumatycznymi
Wysokociśnieniowe pistolety pneumatyczne-i wysokociśnieniowe-pistolety wodne
TESTOWANIE
Każda maszyna przeszła testy interferometru laserowego firmy Renishaw i testy Ballbar
Scenariusze zastosowań
Precyzyjne przetwarzanie części samochodowych:Szeroko stosowany do produkcji precyzyjnych elementów samochodów, w tym dysz silnika, części skrzyni biegów i podstawek akumulatorów. W AMU-650 zastosowano pięcioosiowy-układ połączeń, który może poprawić dokładność części i zaspokoić popyt-oparty na skali w przypadku samochodów-produkowanych masowo; Jednocześnie, dzięki rozsądnemu zrównoważeniu w tym projekcie, możliwe jest uwzględnienie automatycznego-przetwarzania detali o określonych rozmiarach.
Prototypowanie i małe komponenty w przemyśle lotniczym:Stosowany do przetwarzania prototypu lotniczego, miniaturowego komponentu silnika i kompaktowej części konstrukcji drona w projektowaniu dostosowanym do laboratoriów badawczo-rozwojowych; z dużą precyzją (powtarzalna dokładność pozycjonowania ± 0,004 mm), zdolna do spełnienia niezwykle rygorystycznych potrzeb przemysłu lotniczego w zakresie części do miniaturyzacji.
Precyzyjna produkcja form:Ma zastosowanie do obróbki precyzyjnych form o małych i średnich-wielkościach, takich jak wkładki do części form wtryskowych, formy-odlewane ciśnieniowo i formy-małych-samochodów]. Maszyny z pięcioma-osiami są w stanie precyzyjnie przetwarzać te trudne{6}}-wycinanie detali w odlewach bez konieczności wykonywania tego później i zapewniają wysoką-dokładność-formowania-standardową jakość produktów.
Sprzęt medyczny i przetwarzanie materiałów kompozytowych:Obróbka medycznych narzędzi chirurgicznych, małych implantów medycznych i części z materiałów kompozytowych, takich jak włókno szklane i włókno węglowe. Wysokie wykończenie powierzchni, które jest kompatybilne z-materiałami niemetalowymi, spełnia również rygorystyczne standardy higieny i wysokiej-precyzji w branży medycznej.
Średnia-produkcja na zamówienie:Nadaje się do małych-ilości. Spersonalizowana obróbka skomplikowanych konstrukcji, w tym zespołów złączy robotyki, obudów urządzeń elektronicznych, precyzyjnych instrumentów itp. Zrównoważona nośność i kompaktowa konstrukcja odpowiednie dla średniej-pracowni i start-upów w celu zmniejszenia początkowych wydatków inwestycyjnych i operacyjnych.
Często zadawane pytania
P: Jakie są kluczowe specyfikacje 5-osiowych frezarek cnc AMU650?
Odp.: Rozmiar przedmiotu obrabianego φ650 mm i maksymalna nośność wynosi 850 kg. Skok osi X/Y/Z wynosi 600 × 650 × 600 mm, zakres obrotu osi A- ± 120 stopni, ciągły obrót osi C- o 360 stopni. Zakres obrotów wrzeciona wynosi 40-18 000 obr/min; Błąd pozycjonowania Mniejszy lub równy ±0,0075 mm (X/Y/Z); Powtarzalna dokładność pozycjonowania ±0,004 mm (A/C); Moc silnika wrzeciona 30 kW (opcjonalnie 37,5 kW); wielkość magazynu narzędzi: 40 stacji.
P: Jaka jest zaleta AMU650 w porównaniu z małymi modelami 5-osiowymi i dużymi 5-osiowymi maszynami bramowymi?
Odp.: W porównaniu z małymi systemami pięcioosiowymi-ma on wyższą-nośność- wynoszącą 850 kg i szeroki obszar przetwarzania; ma stosunkowo dużą skalę. W porównaniu do maszyn suwnicowych z dużą-osią, mały rozmiar, niski pobór mocy, wygodny do montażu w ciasnych przestrzeniach, ale nadal charakteryzujący się bardzo wysoką dokładnością oraz jednoczesnym połączeniem w pięciu-osiach.
P: Jakie materiały może przetwarzać i jaki jest maksymalny rozmiar obsługiwanego narzędzia?
Odp.: nadaje się do obróbki metali, w tym stopów aluminium, stopów tytanu i stali nierdzewnej; Materiałami niemetalowymi mogą być włókno szklane, włókno węglowe i konstrukcyjne tworzywa sztuczne. Największy rozmiar narzędzia to φ76 mm (pełna wydajność) / φ125 mm (pusta pozycja); Najdłuższa długość narzędzia może osiągnąć 300 mm, najcięższe narzędzia do 8 kilogramów.
P: Jakie-usługi posprzedażowe są świadczone i jaki jest okres gwarancji?
Odp.: Standardowa-letnia gwarancja przekracza gwarancję na większość-pięcioosiowych-obrabiarek o podobnej wielkości. Świadczymy całodobowe-obsługę techniczną,-naprawy na miejscu, dostarczamy oryginalne części, zapewniamy użytkownikom bezpłatne szkolenia i przeprowadzamy kontrolę wideo przed dostawą. Dostawa części w ciągu 7 dni, dostępna usługa uruchomienia na miejscu (usługa płatna).
P: Jakie są wymagania dotyczące zasilania i ciśnienia powietrza oraz czy są one odpowiednie dla-średniej wielkości warsztatów?
Odp.: Wybrano zasilacz 380 V/50 Hz; zapotrzebowanie na ciśnienie powietrza-wynosiło około 6 kgf/c, co pozwalało na zastosowanie go w systemach zasilania wielu warsztatów. Kompaktowy rozmiar: 4600 × 3840 × 3300 mm, rozsądna waga: 15 ton; odpowiedni dla-średnich warsztatów, laboratoriów badawczo-rozwojowych itp. małych-i-średnich-przedsiębiorstw.
