Shandong TaoFong CNC Machine Tool Co., Ltd. jest jednym z wiodących producentów i dostawców małych 5-osiowych frezarek cnc w Chinach, obsługuje również usługi niestandardowe. Zapraszamy do zakupu wysokiej jakości małej 5-osiowej frezarki cnc na sprzedaż tutaj z naszej fabryki. Dostępna jest dobra obsługa i rozsądna cena.

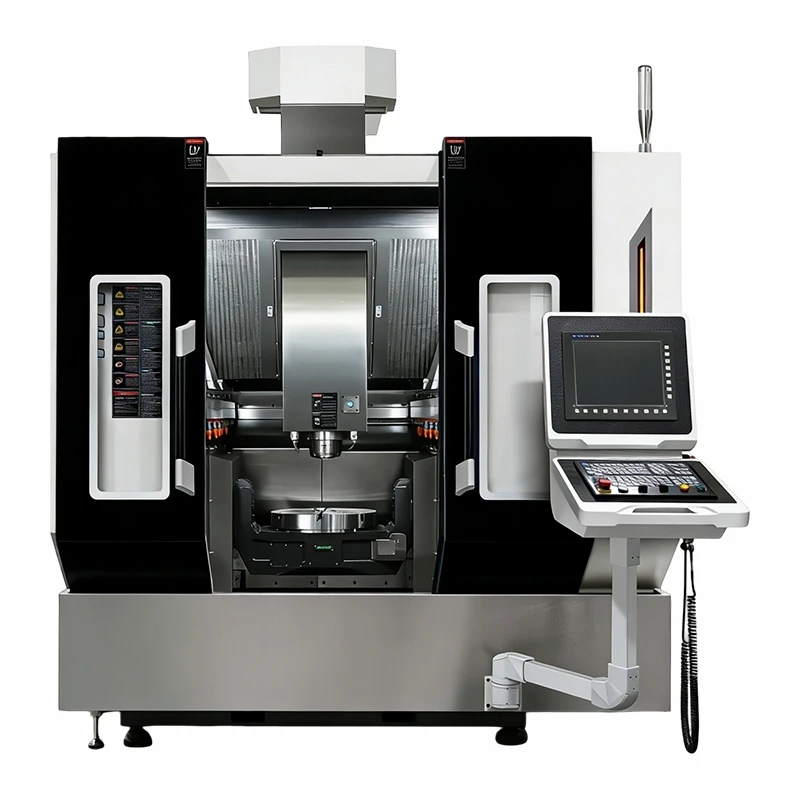

Mała 5-osiowa frezarka cnc AMU5000 to kompaktowy,-precyzyjny-przemysłowy sprzęt CNC specjalnie zaprojektowany do-małych partii, złożonych prac o wysokiej-tolerancji-obróbki detali. Różnią się od wszystkich poprzednich dużych-5-konstrukcji bramowych i zwykłych małych maszyn-3/4-osiowych; Ma kompaktowy rozmiar komputera stacjonarnego,-szybkie wrzeciono z napędem bezpośrednim i pełną możliwość jednoczesnego podłączenia 5-osi, co rozwiązuje problemy związane z niewystarczającą przestrzenią warsztatową, dużą częstotliwością poprawek w przypadku złożonej obróbki małych części i nadmiernym zużyciem energii ze względu na duże maszyny. Ma zastosowanie do obróbki różnych metali, w tym stopów aluminium, stopów tytanu, stali nierdzewnej i stali formierskich; Materiały niemetalowe obejmują konstrukcyjne tworzywa sztuczne i tlenek cyrkonu; Zapewnia kompaktowe, wydajne i ekonomiczne rozwiązanie do precyzyjnego przetwarzania zajmujące przestrzeń dla urządzeń medycznych, przemysłu lotniczego, precyzyjnych instrumentów i małych partii produkcyjnych.

Zalety produktu

Kompaktowa konstrukcja i oszczędność miejsca-

AMU500 nie jest tak duży jak duże-pięcioosiowe maszyny bramowe, które są trudne w montażu ze względu na duże rozmiary, więc ich powierzchnia i masa są stosunkowo małe; stąd do rzeczywistej pracy potrzeba tylko około dziesięciu do piętnastu metrów kwadratowych powierzchni roboczej. Ma zwartą konstrukcję, która zapewnia wystarczającą przestrzeń roboczą, a także umożliwia-wydajne przetwarzanie mniejszych lub większych, wielo-części skomplikowanych części w ograniczonym zakresie ruchu, bez zajmowania znacznie większej powierzchni niż zwykłe pięcioosiowe-centrum obróbcze. Konstrukcja modułu oprogramowania ułatwia również transport instalacji i ogólnie codzienną pielęgnację.

Wysoka-precyzyjność połączenia 5-osiowego i doskonałe wykończenie powierzchni

AMU500 wykorzystuje precyzyjną-klasę AC z podwójną-przechylną-głowicą frezującą kątową (oś A- ±120 stopni, nieprzerwany obrót osi C-o 360 stopni) i charakteryzuje się doskonałą powtarzalnością ustawiania pozycji w zakresie ±0,004 mm dla osi A/C i dokładnością ±0,005 mm na osi X/Y/Z. Osiągnął pełny ruch symultaniczny w 5-osiach i zrealizował zadanie raz po ustawieniu, wykonując w ten sposób różne formy operacji kątowych i wielu powierzchni w skomplikowanych przestrzeniach na przedmiotach przy niskim współczynniku dodatkowej obróbki sięgającym wcześniej 80%. Wyposażone w wysoce precyzyjne wrzeciono HKS-AHS-K96, prędkość znamionowa osiąga do 18 000 obr/min; Jego właściwości wykończeniowe są bardzo dobre i po obróbce spełniającej wymagania precyzyjnej produkcji części nie będzie konieczne żadne polerowanie.

Szybkie-wydajne przetwarzanie i oszczędność energii

Wrzeciono o mocy 22-kW napędzane bezpośrednio przez falownik; Maksymalny wyjściowy moment obrotowy osiągnął 90,7 N•m; Wysoce-proces cięcia precyzyjnego elementu aluminiowego można zrealizować przy niższej prędkości[8] . Standardowo dostarczany z magazynem narzędziowym z 32-ramiennymi-stanowiskami, który umożliwia szybką-operację-wymiany narzędzia w ciągu dwóch do czterech sekund; Wieloprocesowy tryb pracy ciągłej został zrealizowany w porównaniu z obrabiarkami jednoosiowymi. Około jednej piątej zużycia energii przez tradycyjny system z pięcioma ogniwami, działa bez zauważalnego hałasu w pobliżu ludzi i kosztuje użytkowników niższe ceny.

Użytkownik-Przyjazna obsługa i wszechstronna kompatybilność

Wyposażony jest w-wysokowydajny system CNC (np. Siemens 840D, Fanuc lub Heidenhann TNC640), który obsługuje jednoczesne działanie w pięciu-osiach; posiada funkcję RTCP; może szybko przeprowadzić przetwarzanie DNC online, aby uprościć programowanie skomplikowanych części i zmniejszyć wymagania dotyczące szkolenia operatorów. Kompatybilny z popularnym oprogramowaniem CAM i zapewnia interfejs OPC UA zapewniający płynną komunikację z systemami zarządzania-laboratoriami lub warsztatami. opcjonalna konfiguracja obejmuje automatyczny system-ustawiania narzędzi (Renishaw TS-27R), precyzyjny system pomiarowy i urządzenia do mocowania próżniowego, które mogą spełniać różne wymagania dotyczące obróbki małych części.

Główne parametry techniczne produktu

SPECYFIKACJE	Jednostki	AMU500
Rozmiar stołu	mm	φ500
Rozmiar szczeliny T-	mm	14H8
Otwór środkowy stołu	mm	φ50H7
Maksymalne obciążenie stołu	kg	350
Skok w osi X-	mm	500
Skok w osi Y-	mm	600
Skok w osi Z-	mm	450
Zakres obrotu osi-	stopień	±120
Zakres obrotu osi C-	stopień	360
Odległość od czoła wrzeciona do powierzchni stołu	mm	150-580
Stożek wrzeciona	--	HSK-A63
Maksymalna prędkość wrzeciona	obr./min	20000(18000)
Moc silnika wrzeciona	kW	20(30)
Maks. moment obrotowy wrzeciona	N.m	35(72)
Typ magazynu narzędzi	--	Typ łańcucha płaskiego
Pojemność magazynu narzędzi	szt	32
Narzędzie o maksymalnej średnicy (pełne/puste)	mm	Φ76/Φ125
Maksymalna długość narzędzia	mm	300
Maksymalna waga narzędzia	kg	8
Czas zmiany narzędzia (T-T)	S	2-4
Szybka prędkość posuwu (X/Y/Z)	mm/min	36000/36000/36000
Prędkość posuwu skrawania (X/Y/Z)	mm/min	1-10000/1-10000/1-10000
Dokładność pozycjonowania (X/Y/Z)	mm	0.0075
Dokładność pozycjonowania (A/C)	μm	±5
Powtórz dokładność pozycjonowania (X/Y/Z)	mm	0.005
Powtórz dokładność pozycjonowania (A/C)	μm	4
Masa maszyny	kg	11000
Całkowity rozmiar maszyny (LWH)	mm	550023503100

Szczegóły standardu maszyny

PRECYZYJNE WRZECIONO TAJWAN

1. Stożek wrzeciona to HSK-A63;
2. Prędkość wrzeciona 18000 obr./min
3. Wrzeciono przeszło test ISO na równowagę dynamiczną

MAGAZYN NARZĘDZIOWY TAJWAN

1. Standardowo z magazynkiem narzędzi Taiwan 32 Arm, czas wymiany narzędzia tylko 3 sekundy.
2. Marka: OKADA

ŚRUBA POCIĄGOWA I ZŁĄCZE

1. Precyzyjna śruba pociągowa Tajwanu.

2. Łożysko śruby pociągowej wykorzystuje łożysko SKF lub NACHI,

3, Złącze R+W połączone bezpośrednio.

PRECYZYJNE SZYNY LINIOWE TAJWAN

1. Tajwańska prowadnica liniowa o dużej prędkości, dokładność pozycjonowania może osiągnąć klasę μm
2. Marka: HIWIN lub PMI

Obrotowy stół roboczy

Standardowo z obrotowym stołem roboczym.

SYSTEM KONTROLI

Standard: sterowanie Siemens 840D/Siemens ONE
Opcjonalnie: GSK itp.

KLIMATYZATOR

Standardowo z przemysłowym klimatyzatorem w szafie elektrycznej. Lepsze chłodzenie skrzynki elektrycznej.

UKŁAD SMAROWANIA/ZBIORNIK POWIETRZA

Automatyczne urządzenie centralnego smarowania.
Zbiornik powietrza zapewniający stabilność wymiany narzędzia wrzecionowego

KOMPONENTY ELEKTRYCZNE SCHNEIDER

1. z bezpiecznymi komponentami elektrycznymi firmy Schneider
2. szybkozłączka w standardzie

KOMPONENTY PNEUMATYCZNE
Standard z elementami pneumatycznymi

PISTOLET POWIETRZNY I PISTOLET WODNY
Wysokociśnieniowe pistolety pneumatyczne-i wysokociśnieniowe-pistolety wodne

TESTOWANIE

Każda maszyna przeszła testy interferometru laserowego firmy Renishaw i testy Ballbar

Scenariusze zastosowań

01/

Sprzęt medyczny i obróbka stomatologiczna:Produkcja implantów medycznych; Dobór materiału narzędzia chirurgicznego; Produkcja koron dentystycznych z tlenku cyrkonu itp. AMU500 charakteryzuje się wysokim stopniem precyzji i pięcioma osiami; frezował cztery korony cyrkonowe na godzinę z dokładnością do 25 mikrometrów, skracając cykl produkcyjny o połowę i spełniając specyfikacje wyrobów medycznych. Może także przetwarzać skomplikowane części urządzeń-medycznych, takich jak urządzenia mikroprzepływowe-do badań biologicznych, aby skrócić cykl rozwoju.

02/

Precyzyjne komponenty lotnicze:W przetwarzaniu małych części lotniczych, w tym dysz paliwowych, akcesoriów do silników i komponentów dronów. Mały rozmiar, wysoka precyzja, aby spełnić wymagania laboratoriów badawczo-rozwojowych i małych ilości produkcji prototypów lotniczych; Błąd powtarzalności spełnia lub nawet przekracza normę ± 0,002 mm stosowaną przez przemysł lotniczy.

03/

Instrumenty precyzyjne i zegarmistrzostwo:Nadaje się do produkcji precyzyjnych części instrumentów, ramek zegarków i małych kół zębatych. Funkcja szybkiego wrzeciona AMU500 umożliwia wytwarzanie bardzo szczegółowych drobnych defektów powierzchni przy niższym poziomie odrzucenia niż poprzednie standardy w-wyższych zastosowaniach zegarmistrzowskich i przemysłowych pomiarach precyzyjnych po zastosowaniu polerowania.

04/

Produkcja na zamówienie w małych partiach-:Nadaje się do przetwarzania wsadowego z wieloma odmianami małych, skomplikowanych części; Na przykład komponenty siłowników robotów, złącza elektroniczne, radiatory.-Oszczędność miejsca i elastyczność konfiguracji odpowiadają małym warsztatom i-start-upom, umożliwiając zmniejszenie początkowych kosztów inwestycji poprzez niższe koszty operacyjne.

05/

Laboratoria badawczo-rozwojowe i instytucje edukacyjne:Nadaje się do laboratoriów badawczo-rozwojowych na uniwersytetach i w przedsiębiorstwach; wykorzystywane do opracowywania-małych, złożonych komponentów samochodów, przemysłu lotniczego i towarów konsumpcyjnych. Jego łatwy-w-obsłudze interfejs i niski poziom hałasu nadają się do celów edukacyjnych i pomagają uczniom opanować umiejętności obróbki 5-osiowej NC.

Często zadawane pytania

P: Jakie są kluczowe specyfikacje małej 5-osiowej frezarki cnc AMU500?

Odp.: Rozmiar stołu roboczego wynosi φ500 mm; jego maksymalne obciążenie wynosi 350 kg. Skok osi X/Y/Z wynosi 500 × 600 × 450 mm, zakres obrotu osi A- ±120 stopni, ciągły obrót osi C- o 360 stopni. Zakres prędkości obrotowej wrzeciona: 40-18 000 obr/min; Odchylenie położenia X/Y/Z ±0,008 mm; Błąd powtarzalności klimatyzacji w zakresie ± 0. 004 mm; Moc silnika wrzeciona 20kW (opcjonalnie 33kW), pojemność magazynu narzędzi 32 stanowiska.

P: Jaka jest przewaga AMU500 w porównaniu z dużymi 5-osiowymi maszynami bramowymi?

Odp.: Maszyna AMU500 ma niewielkie rozmiary i zajmuje tylko około 10-15 metrów kwadratowych (60%) mniej niż duży typ 5-osiowej suwnicy. Zużywają o 40 procent mniej energii; mieć niski poziom hałasu; być prostszy w instalacji i naprawie. Chociaż jest to małe urządzenie, dzięki tej precyzji i pięcioosiowej skoordynowanej funkcji sterowania, może pracować jednocześnie w tak ograniczonych warunkach przestrzennych.

P: Jakie materiały może przetwarzać i jak zachować wysoką precyzję?

Odp.: przetwarza metale, w tym stopy aluminium, stopy tytanu i stale nierdzewne; Przetwarza również materiały nie-metalowe, takie jak tworzywa sztuczne z tlenku cyrkonu itp. Aby często zwiększać precyzyjną kalibrację lasera; kontrolować temperaturę w warsztacie na poziomie +/-1 stopnia; wybieraj wysokiej jakości,-wyważone oprawki narzędziowe o wymiarach takich jak G2,5; pełną pracę po 4-godzinnym nagrzewaniu.

P: Jakie-usługi posprzedażowe są świadczone i jaki jest okres gwarancji?

Odp.: Większość maszyn nie ma dłuższego okresu gwarancji niż zwykle dla tej maszyny.. 24-Godziny pomocy technicznej online,-serwisu na miejscu w zakresie napraw, dostawy oryginalnych części zamiennych, bezpłatnego szkolenia operatora i-kontroli wideo przed dostawą. Części zamienne będą dostępne wkrótce, a-usługi uruchomienia na miejscu będą dostępne w dowolnym momencie (usługa płatna).

P: P5: Czy nadaje się do małych warsztatów i laboratoriów badawczo-rozwojowych i jakie są wymagania dotyczące zasilania?

Odp.: Tak, ma mały rozmiar i niski poziom hałasu, który jest odpowiedni dla małych warsztatów, laboratoriów badawczo-rozwojowych lub biur. Napięcie wejściowe prądu stałego wynoszące 380 V lub prąd przemienny o częstotliwości 50 Hz, ciśnienie powietrza około 6 kgF/c, które może pracować nieprzerwanie przez długi czas bez przerwy.
