Shandong TaoFong CNC Machine Tool Co., Ltd. jest jednym z wiodących producentów i dostawców 5-osiowego centrum obróbczego portalowego w Chinach, obsługuje również usługi niestandardowe. Zapraszamy do zakupu wysokiej jakości 5-osiowego centrum obróbczego bramowego na sprzedaż tutaj z naszej fabryki. Dostępna jest dobra obsługa i rozsądna cena.

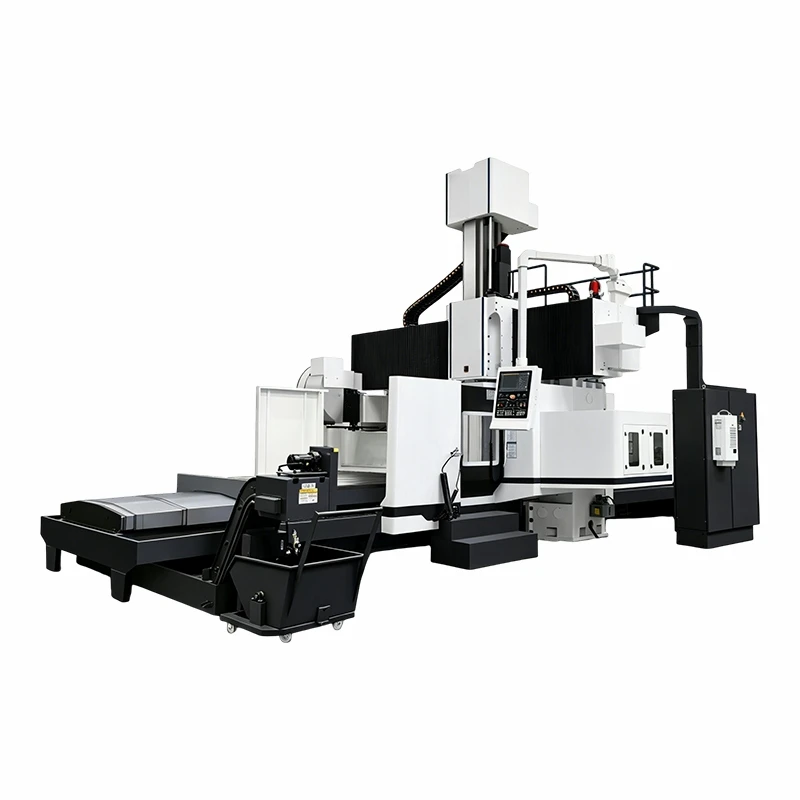

5-osiowe bramowe centrum obróbcze GMU4027, które ma duże możliwości w zakresie precyzyjnej obróbki zadań o skomplikowanych kształtach lub dużych objętościach. Nie jest to tak trójwymiarowy-czy standardowy-model bramowy, jaki istniał w historii; Posiada dwie-obrotowe-głowice frezarskie-kątowe i konstrukcję suwnicową typu mostkowego, która rozwiązuje krytyczne problemy związane z precyzyjną obróbką złożonej powierzchni-przestrzennej, powtarzającymi się błędami mocowania i-wydajną obróbką precyzyjnych części o dużych-wymiarach dzięki inteligentnemu systemowi równoważenia temperatury. Przetwarza wiele materiałów metalowych, takich jak zwykła-stal niskowęglowa, stale stopowe, stopy aluminium, stale na formy, stopy tytanu i ich kompozyty; spełnia wymagania dotyczące precyzyjnego przetwarzania dla tych zastosowań w lotnictwie i kosmonautyce,{{12}produkcji nowych pojazdów energetycznych,-transporcie koleją dużych prędkości i-
Zalety produktu
Wysoka-precyzyjność połączenia 5-osiowego i możliwości zintegrowanego przetwarzania
GMC2720 wykorzystuje precyzyjną głowicę frezującą AC z podwójnym-przechyleniem kąta, w tym wersję z możliwością ciągłego obrotu o 360 stopni w osi A-oś A+ -95 i oś C-o 360 stopni, która osiągnęła najwyższą precyzję powtarzalności wynoszącą ±0,0015 stopnia[1][5]. Po zakończeniu mocowania konstrukcja może wykonywać operację z pięciu stron; można zrealizować złożoną trójwymiarową-obróbkę detalu; Czas-nieprzetwarzający jest o około 50% krótszy niż w przypadku maszyny trzy-czteroosiowej lub czteroosiowej. Głowice frezarskie wykorzystują silniki momentowe do napędu bezpośredniego i są wyposażone w-łożyska poprzeczne; Są bardzo stabilne podczas obrotu i skutecznie wytrzymują duże obciążenia, zapewniając dobre właściwości dynamiczne bez powodowania defektów powierzchni z powodu problemu ze stanem wierzchołka z zerową{{17}liniową-prędkością w przypadku stosowania-starej technologii.
Typ konstrukcji bramowej i bardzo ciężki-Udźwig
W tym projekcie zastosowano układ suwnicy, który jest bardziej korzystny pod względem niewielkiej-wagi i zwartości; co więcej, prędkość reakcji-serwo-jest większa. Przewidziano dużą przestrzeń roboczą o wymiarach 2300x4000 mm, która wytrzymuje obciążenie do 12 ton; Odległość przesuwu trzech osi współrzędnych wynosi 4000*2700*1000 mm, a rozmiar suwnicy to 2700 mm x 1200 mm. Główne części tego projektu obejmują belki, ramy mostów i łóżka, wszystkie wykonane z produktów żywicznych wysokiej jakości; Stosowanie kwalifikowanego żeliwa szarego HT300 jako surowca do produkcji może zapewnić lepsze właściwości przetwórcze.
Inteligentna równowaga termiczna i wydajne, ciężkie-cięcie
Wyposażone jest w wrzeciono elektryczne o wysokim momencie obrotowym 30 kW (opcjonalnie 54 kW); Maksymalna prędkość wrzeciona może sięgać 10000 obr./min, a praca ciągła przy niskiej-prędkości może trwać przez długi czas. Wrzeciono jest chłodzone przez wymuszenie cyrkulacji i wykorzystuje metodę smarowania-gazem olejowym, aby utrzymać niższe temperatury i zapewnić stabilną niezawodność działania. W tym projekcie zastosowano kolumnową-termiczną-konstrukcję ekranującą i szynę prowadzącą-system kontroli temperatury-powierzchniowej, aby zmniejszyć odchylenia geometryczne wynikające z wahań temperatury lub zużycia elementów maszyn za pomocą laserowego pomiaru-on-liniowego i technologii-korekcji-przestrzennej{14}}błędów. Zwykle jest wyposażony w magazyn narzędzi typu-z 24 stacjami (opcjonalnie 32 stacje), a prędkość-zmiany narzędzia osiąga nawet dwa{{20}punkt-osiem sekund na sztukę.
Inteligentna obsługa i wszechstronna kompatybilność
Został wyposażony w-wysokowydajny system CNC (opcjonalnie Fanuc-31B-Siemens-Micro Eight), obsługujący operacje na wielu osiach, dostępna jest również technologia RTCP do wykorzystania w połączeniu z funkcją kontroli-DNC w czasie rzeczywistym podczas edycji programu w trybie offline. Maszyna ma konstrukcję modułową i dostępne opcje obejmują automatyczny system-ustawiania narzędzi, system-usuwania kurzu o dużej mocy; Oraz automatyczne systemy załadunku-i-rozładunku robotów, dostosowane do różnych wymagań przetwarzania. Uzyskał certyfikaty CE, ROHS i ISO9001. OPC UA jest interfejsem o otwartym standardzie zapewniającym łatwą interoperacyjność pomiędzy inteligentnym systemem zarządzania warsztatem a fabrycznym systemem MES.
Główne parametry techniczne produktu
|
SPECYFIKACJE |
Jednostki |
GMU4027 |
|
Przesuw w osi X- |
mm |
4000 |
|
Skok w osi Y- |
mm |
2700 |
|
Skok w osi Z- |
mm |
1000 |
|
Odległość od czoła wrzeciona do powierzchni stołu |
mm |
250-1250 |
|
Odległość między dwiema kolumnami |
mm |
2700 |
|
Rozmiar stołu roboczego |
mm |
2300*4000 |
|
Maksymalne obciążenie stołu roboczego |
kg |
12000 |
|
Szczelina T-(szerokość-nr-odległość) |
mm |
11-28*200 |
|
Stożek wrzeciona |
-- |
HSK-A63 (opcja HSK-A100) |
|
Maksymalna prędkość wrzeciona |
obr./min |
18000 (opcja 10000) |
|
Główna moc silnika |
kW |
30 (opcja 54) |
|
Moment obrotowy wrzeciona |
N.m |
72/85 (opcja 200/240) |
|
Maksymalna prędkość obrotu/obrotu |
obr./min |
A=60 C=60 |
|
Maksymalny moment obrotowy/obrotowy |
N.m |
A=1060 C=1350 |
|
Siła trzymania |
N.m |
A=4000 C=4000 |
|
Kąt obrotu/obrotu |
stopień |
A=±110 C=±360 |
|
Szybka prędkość posuwu (X/Y/Z) |
mm/min |
12000/12000/10000 |
|
Prędkość posuwu skrawania (X/Y/Z |
mm/min |
1-8000/1-8000/1-8000 |
|
Dokładność pozycjonowania (XY/Z) |
mm |
0.015 |
|
Powtórz dokładność pozycjonowania (XY/Z) |
mm |
0.01 |
|
Całkowita moc |
kVA |
110 |
|
Masa maszyny |
kg |
44000 |
|
Wymiary całkowite (dł.*szer.*wys.) |
mm |
12840*7370*6770 |
Szczegóły standardu maszyny
KONSTRUKCJA MASZYNY
Wysoka wytrzymałość, wysoka jakośćHT300lane żelazo
SYSTEM KONTROLI
Standard: syntec system sterowania
PRECYZYJNE WRZECIONO TAJWAN
1. Wrzeciono tajwańskie
2. Zaliczony test ISO na równowagę dynamiczną
MAGAZYN NARZĘDZIOWY TAJWAN
1. TajwanOKADA ramię 24 magazyn narzędzi.
2. Czas wymiany narzędzia tylko 2-3 sekundy.
1 śruba pociągowa znanej marki,
2. łożysko śruby pociągowej z wykorzystaniem łożyska SKF lub NACHI,
3. sprzęgło YC połączone bezpośrednio
PRECYZYJNE SZYNY LINIOWE TAJWAN
1. Tajwańska prowadnica liniowa o dużej prędkości, dokładność pozycjonowania może osiągnąć klasę μm
UKŁAD SMAROWANIA
HERGAutomatyczne urządzenie centralnego smarowania.
PKOMPONENTY NEUMATYCZNE
Standardowo zAirTACKomponenty pneumatyczne
1. z bezpiecznymi komponentami elektrycznymi firmy Schneider
2. Szybka wtyczka w standardzie
Każda maszyna przeszła testy interferometru laserowego firmy Renishaw i testy Ballbar
Scenariusze zastosowań
Przetwarzanie komponentów lotniczych:Jest powszechnie stosowany do obróbki belek skrzydeł samolotów, ram kadłubów, obudów silników i łopatek turbin wykonanych ze stopów tytanu i stopów wysokotemperaturowych-o skomplikowanych przestrzennie zakrzywionych powierzchniach. GMC2720 ma kombinację pięciu-osi, która zapewnia precyzyjną dokładność pozycjonowania, aby zapewnić jakość części lotniczych; dlatego nadaje się do tego zastosowania.
Produkcja nowego sprzętu energetycznego:Stosowany do przetwarzania nowych-zintegrowanych odlewów ciśnieniowych-pojazdów energetycznych, w tym półek akumulatorowych i ram nadwozia; Nadaje się również do urządzeń elektrowni wiatrowych, takich jak piasty-energii wiatrowej- i skrzynie biegów. Wysoka nośność-i możliwość przetwarzania w pięciu-osiach, które umożliwiają integrację różnych komponentów w celu poprawy produktywności i jakości produktów.
Wysokiej-produkcja form:Nadaje się do obróbki dużych i-precyzyjnych form, w tym form pokryw samochodowych, dużych form wtryskowych i precyzyjnych-form odlewniczych. Mechanizm składający się z pięciu-przegubów jest stosowany w celu jednoczesnego wykonywania operacji-form wnękowych pod wieloma kątami oraz w innych aspektach, a także w celu uproszczenia taniej-automatyzacji przy użyciu tych technologii.
Inżynieria morska i transport kolejowy:Używany do obróbki akcesoriów do silników okrętowych, konstrukcji kadłubów statków,-wózków kolejowych dużych prędkości i wsporników szyn. Typ mostu Konstrukcja i dobra stabilność, aby bezpiecznie radzić sobie z ciężkimi, dużymi częściami; Nadaje się również do zakurzonych warsztatów o wyższej wilgotności.
Wysoko-precyzyjne przetwarzanie niestandardowe:Odpowiednie do małych-partii i wielu-różnorodnych-specjalnych zastosowań w przetwarzaniu złożonych części, w tym implantatorów sprzętu medycznego, precyzyjnych komponentów maszyn i akcesoriów do energii jądrowej. Elastyczność w pięciu-osiach i wysoka dokładność umożliwiają przetwarzanie skomplikowanych kształtów różnych części; Może obniżyć koszty masowej-produkcji i poprawić jakość produktu.
Często zadawane pytania
P: Jakie są kluczowe specyfikacje 5-osiowego centrum obróbczego GMU4027?
Odp.: Wymiary-elementu obrabianego wynoszą 2300*4000 mm, a masa ładunku może sięgać ponad 12 ton. Przesuw osi X/Y/Z wynosi 4000×2700×1000mm, szerokość suwnicy 2700mm, wysokość przejazdu 1250mm. Prędkości wrzeciona mieszczą się w zakresie 40-18000 obr/min; Błąd pozycjonowania<±0.006 mm/500mm; AC-axis return-to-zero deviation ≤±0.0015 degrees.
P: Jaka jest zaleta konstrukcji bramowej typu mostowego-w porównaniu z tradycyjną konstrukcją z dwiema-kolumnami?
Odp.: Konstrukcja portalowa- typu mostowego Odciąża główne elementy ruchu; potrzebuje stosunkowo małej mocy napędu i wykazuje szybką dynamiczną pracę serwa. Dodatkowo jest ogólnie stosunkowo niewielkich rozmiarów, dobrze wykorzystuje przestrzeń; Pod względem zwiększenia sztywności i dokładności obrabiarki oraz łatwości montażu i transportu.
P: Jakie materiały może przetwarzać i jak zapewnić precyzję połączenia 5-osiowego?
Odp.: Przetwarza głównie materiały metalowe, w tym stal węglową, stale stopowe, stopy tytanu, metale do formowania itp., a także radzi sobie z niektórymi-materiałami kompozytowymi o wysokiej wytrzymałości. Zastosowanie silnika momentowego napędzanego bezpośrednio przez głowicę frezującą wyposażoną w wbudowany pozycjoner laserowy i funkcje korekcji błędów; Regularny pomiar odstępów siatki w wielu częściach zapewnia wysoką precyzję połączenia w pięciu-osiach.
P: Jakie-usługi posprzedażowe są świadczone i jaki jest okres gwarancji?
Odp.: Standardowy okres gwarancji wynosi dwa lata; wrzeciono, głowica frezarska-kątowa AC i system CNC tej maszyny objęte są trzy-letnią gwarancją. Oferuj całodobową-godzinę pomocy technicznej online i kompleksowe naprawy na miejscu w ciągu 48 godzin; dostarczać oryginalne części zamienne; bezpłatne usługi szkoleniowe dla operatorów; przeprowadzać-kontrole przed instalacją filmów. Wyślij części w ciągu 72 godzin i niezwłocznie zapewnij usługę montażu na miejscu (usługa płatna).
P: Jaki jest całkowity rozmiar i waga maszyny oraz jakie są wymagania dotyczące zasilania?
Odp.: Wymiary około 12840 x 7370 x 6770 mm i masa całkowita bliska 44 ton. Wymagane napięcie wynosi 380 V/50 Hz, a ciśnienie powietrza 6 kgf/c, co jest odpowiednie dla instalacji warsztatowych na dużą-skalę i-długoterminowej pracy ciągłej.
