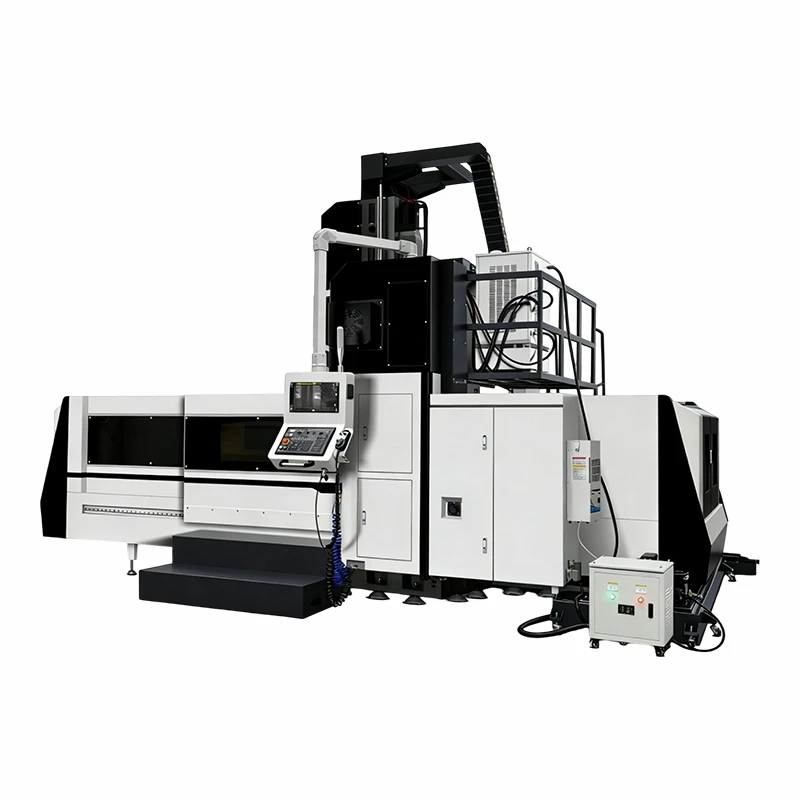

Centrum obróbcze CNC typu Gantry

GMC2014 przyjmuje dwu-wielofunkcyjną strukturę-; Jego szerokość wynosi 1500 mm, a przestrzeń robocza zapewniana przez stół roboczy osiąga specyfikacje 1200 × 2100 mm; Podnoszenie Ładunek większy niż trzy-i--pół tony. Ma zakres ruchu osi X-Y-Z- wynoszący 2000 × 1500 × 800 mm, wysokość przejścia wynosi 1500 mm; Może przetwarzać stabilne, duże elementy-takie jak duża podstawa formy, ciężka belka konstrukcyjna i ponadgabarytowa płyta metalowa. Symetryczne konstrukcje dwusłupowe-są w stanie bardziej niezawodnie przeciwstawić się odkształceniom powodowanym przez równomiernie rozłożone siły zewnętrzne w warunkach większego-obciążenia.

Wszystkie kluczowe części, takie jak belka suwnicy, podwójne kolumny i łoże, są wykonane z-wysokiej jakości żeliwa HT300 po zastosowaniu technologii odlewania do obróbki starzenia wibracyjnego w kilku etapach uwalniania naprężeń wewnętrznych. Zamknięta-skrzynka-konstrukcja belek z grubymi-ścianami, które poprawiają jej ogólną sztywność i zdolność-tłumienia drgań; w ten sposób obniżenie wibracji spowodowanych nadmiernymi siłami skrawania. Zainstalowano precyzyjne wrzeciono BT50,-wstępnie naprężoną precyzyjną śrubę kulową klasy C3 i-wytrzymałą prowadnicę rolkową, aby uzyskać dokładność pozycjonowania X-Y wynoszącą ±0,0075 mm i błąd położenia osi Z-poniżej ±0,015 mm; Jego powtarzalność pozycjonowania jest lepsza niż ± 0,005 mm.

Napędzany silnikiem wrzecionowym-o dużej mocy 15/18,5 kW, może zapewnić znaczny moment obrotowy; jego zakres prędkości wrzeciona wynosi 50-6000 obr./min, co jest odpowiednie do ciężkiego-cięcia materiałów o-wytrzymałości, a także szybkiego cięcia części-ze stopów aluminium. Wyposażony w standardowy magazyn narzędzi typu dyskowego na 24-sekcje (opcjonalnie: dodaj trzydzieści stacji) - Duża prędkość zmiany narzędzia umożliwia ciągłą pracę w wielu-procesach, skracając-czas przestoju. Wrzeciono ma funkcje frezowania, wytaczania, wiercenia,-nakręcania gwintu i-wytaczania pogłębiającego; Funkcja do wykorzystania jako głowica frezarska-prostokątna lub automatyczny system-ustawiania narzędzi może realizować obróbkę wielu-rowków-i pod kątem w jednym uchwycie.

Wyposażony w-przyjazny dla użytkownika system CNC (np. Fanuc Oi-MF, Siemens 828D lub Mitsubishi M80A) i może być połączony z trzema osiami; Cięcie online DNC, zautomatyzowane systemy sterowania, które dostarczają informacji o błędach obróbki w czasie-czasie rzeczywistym itp. Posiada samosmarujący, automatyczny, skoncentrowany system wrzecion; Układ chłodzenia oleju wrzeciona zapewnia ciągłą dostawę nawet po długim-czasie użytkowania; Aby ułatwić usuwanie wiórów, zainstalowano dwa-spiralne przenośniki wiórów. Certyfikat CE, zgodny z ROHS i certyfikat ISO 9001 potwierdzający zgodność z międzynarodowym standardem jakości.
