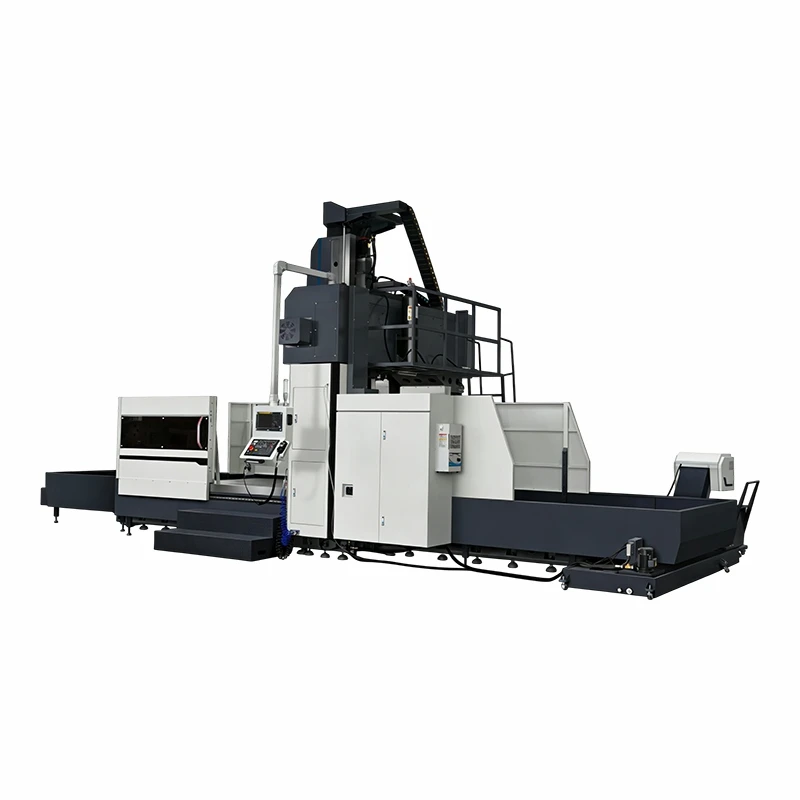

Centrum obróbcze bramowe do dużych obciążeń GMC4220 to wysokowydajne,-przemysłowe urządzenie CNC przeznaczone do obróbki dużych-bardzo-ciężkich komponentów o wyjątkowo dużej wytrzymałości. W przeciwieństwie do wszystkich innych rodzajów konstrukcji bramowych, wprowadzono w nim stałą-belkę-przesuwaną-konstrukcję stołu roboczego, wrzeciono napędowe o wysokim-momencie obrotowym-oraz ulepszone funkcje antywibracyjne-, aby przezwyciężyć problemy, takie jak niewystarczająca nośność-, słaba stabilność przy dużych{{12}obciążeniach-warunkach skrawania oraz ograniczenia zakresu przetwarzania-w przypadku typowych-maszyn ciężkich. Nadaje się do obróbki mocnych metali, takich jak stal stopowa, stal formierska, stopy tytanu i stale węglowe; Może zapewnić niezawodne,-wysokowydajne i stabilne rozwiązania w zakresie przetwarzania dla ciężkich maszyn,-wielkoskalowego sprzętu energetycznego, statków i-przemysłu produkującego wielkogabarytowe części konstrukcji.
Zalety produktu
Ultra-duża obciążalność i szeroki zakres przetwarzania
GMC4220 jako typ-ciężkiej maszyny bramowej ma przestronny stół warsztatowy o wymiarach 4000 x 1800 milimetrów: maksymalna nośność wynosi około 12 ton.[2] [6] Zakres ruchu osi X/Y/Z- wynosi 4200 x 2200 x 1000 mm; Szerokość suwnicy wynosi 2300 mm, a wysokość przejścia w świetle 1400 mm. Dlatego może obrabiać bardzo-duże i bardzo-ciężkie elementy, takie jak-węzły elektrowni wiatrowych, konstrukcje kadłubów dużych statków i ciężkie-części ram maszyn. Użycie stałej belki-ruchomego stołu roboczego w celu optymalizacji wykorzystania przestrzeni, usprawnienia-umieszczania i usuwania obrabianych elementów oraz uniknięcia konfliktów z maszyną podczas obróbki.
Zwiększona sztywność i odporność na-wibracje
Kluczowe komponenty, takie jak belka suwnicy, kolumna i łoże, są wykonane z-jakości żeliwa HT300 przy użyciu zintegrowanej technologii odlewania, a po produkcji poddane procesowi sztucznego starzenia i naturalnego starzenia, podwójnego-relaksacji naprężeń w celu zwiększenia stabilności o około 20%.. Do budowy używa się belek typu zamkniętego-skrzynkowego-; jego wymiary-w przekroju poprzecznym wynoszą 460 x 460 mm², a zoptymalizowane wewnętrzne-żebro wzmacniające w kształcie trójkąta znacznie poprawiło sztywność i właściwości przeciwwstrząsowe- całej konstrukcji. Posiada pięciopalcowy-wytrzymały-liniowy system prowadnicy rolkowej i-wstępnie napiętą precyzyjną śrubę kulową klasy C3, zapewniającą stabilną pracę podczas-czasu-cięcia z dużą mocą, przy zachowaniu dobrej precyzji kształtu części.
Wrzeciono o wysokim-momencie obrotowym i mocne-możliwości cięcia
Wyposażony we wrzeciono napędzane przekładnią o mocy 15 kW (opcjonalnie 30 kW). Maksymalny moment obrotowy wynosi 180 Nm, a zakres prędkości wrzeciona może sięgać 40–6000 obr./min. Urządzenie zostało specjalnie zaprojektowane do ciężkiego cięcia-materiałów o wysokiej wytrzymałości. Opcjonalna końcówka przekładni redukcyjnej 4:1 ZF zapewnia stabilne przenoszenie mocy i wystarczające siły tnące, aby zapewnić płynną operację pobierania; Ponadto może pomóc skrócić czas przetwarzania.
Inteligentna obsługa i niskie koszty konserwacji
Został wyposażony w wygodny-w-obsłudze system CNC (taki jak Fanuc, Siemens czy GSK), który obsługuje pozycjonowanie trójwymiarowe (3D), przetwarzanie zdalnego sterowania DNC i funkcję inteligentnego monitu alarmowego w celu zmniejszenia obciążenia operatora. Maszyna jest wyposażona w{{5}scentralizowane urządzenie doprowadzające olej, podwójny spiralny przenośnik wiórów i skrzynkę elektroniczną chłodzącą-powietrze-, które wydłużają żywotność niektórych części i gwarantują stabilną, nieprzerwaną pracę przez 24 godziny. Modułowa konstrukcja, prosta konstrukcja zmniejszają trudność konserwacji i koszty, łatwo dostępne części zamienne skracają przestoje.
Główne parametry techniczne produktu
|
SPECYFIKACJE |
Jednostki |
GMC4220 |
|
Rozmiar stołu (szer. * dł.) |
mm |
1800*4000 |
|
Przesuw osi X |
mm |
4200 |
|
Przesuw osi Y |
mm |
2000 |
|
Przesuw osi Z |
mm |
1000 |
|
Szerokość suwnicy |
mm |
2000 |
|
Wysokość przejazdu suwnicy |
mm |
1300 |
|
Obciążenie stołu |
t |
9 |
|
Odległość pomiędzy czubkiem wrzeciona a powierzchnią stołu |
mm |
180-1180 (opcjonalnie wysokość 300 mm) |
|
Szczelina T (liczba-szerokość*skok) |
- |
9-22*190 |
|
Stożek wrzeciona |
- |
BT50/190 |
|
Prędkość wrzeciona |
obr./min |
6000 |
|
Szybka prędkość przesuwu |
m/min |
12 |
|
Prędkość posuwu cięcia |
m/min |
8 |
|
Główna moc silnika |
kw |
15/18.5 |
|
Magazyn narzędzi |
Ramię 24 |
|
|
Dokładność pozycjonowania |
mm |
X/Y 0.0075 Z 0.015 |
|
Powtórz dokładność pozycjonowania |
mm |
0.005 |
|
Wymiar całkowity (L*W*H) |
mm |
13000*4910*4800 |
|
Masa maszyny (około) |
t |
32.5 |
Szczegóły standardu maszyny
KONSTRUKCJA MASZYNY
Wysoka wytrzymałość, wysoka jakośćHT300lane żelazo
SYSTEM KONTROLI
Standard: syntec system sterowania
PRECYZYJNE WRZECIONO TAJWAN
1. Wrzeciono tajwańskie
2. Zaliczony test ISO na równowagę dynamiczną
MAGAZYN NARZĘDZIOWY TAJWAN
1. TajwanOKADA ramię 24 magazyn narzędzi.
2. Czas wymiany narzędzia tylko 2-3 sekundy.
1 śruba pociągowa znanej marki,
2. łożysko śruby pociągowej z wykorzystaniem łożyska SKF lub NACHI,
3. sprzęgło YC połączone bezpośrednio
PRECYZYJNE SZYNY LINIOWE TAJWAN
1. Tajwańska prowadnica liniowa o dużej prędkości, dokładność pozycjonowania może osiągnąć klasę μm
UKŁAD SMAROWANIA
HERGAutomatyczne urządzenie centralnego smarowania.
PKOMPONENTY NEUMATYCZNE
Standardowo zAirTACKomponenty pneumatyczne
1. z bezpiecznymi komponentami elektrycznymi firmy Schneider
2. Szybka wtyczka w standardzie
Każda maszyna przeszła testy interferometru laserowego firmy Renishaw i testy Ballbar
Scenariusze zastosowań
Produkcja ciężkich maszyn:Szeroko stosowane do obróbki ogromnych konstrukcji sprzętu mechanicznego-o dużej mocy, w tym konstrukcji ramion maszyn, zaworów hydraulicznych,-ram o dużej wytrzymałości itp. Udźwig 12-ton GMC4220 i solidne możliwości cięcia nadają się do obróbki zgrubnej i wykańczającej, połączonego przetwarzania bardzo ciężkich komponentów w celu poprawy wydajności produkcji i ograniczenia obróbki wtórnej.
Produkcja sprzętu energetycznego:Stosowany do przetwarzania dużych-komponentów sprzętu energetycznego, na przykład węzłów elektrowni wiatrowych, skrzyń biegów i zbiorników ciśnieniowych jądrowych. Wysoki moment obrotowy i stabilna praca mogą zapewnić dokładność przetwarzania-komponentów energetycznych o wysokiej wytrzymałości dla przemysłu motoryzacyjnego i innych gałęzi przemysłu.
Przemysł stoczniowy i inżynieria morska:Ma zastosowanie do przetwarzania-wielkoskalowych części kadłuba statku, silników okrętowych i elementów śmigła. Stabilne środowisko pracy dla dużych-komponentów morskich dzięki systemowi kolumn-z ruchomą-belką i środkom redukcji drgań-w brudnym warsztacie.
Obróbka części konstrukcyjnych na dużą-skalę:Obróbka ogromnych ram stalowych dla przemysłu ciężkiego, konstrukcji mostowych i elementów odlewanych. Ma duży zakres przetwarzania i bardzo dużą-nośność; Oczekuje się, że będzie w stanie obsługiwać duże konstrukcje.
Produkcja form o wysokiej-wytrzymałości:Nadaje się do obróbki dużych-półfabrykatów form i podstaw form o wysokiej wytrzymałości; przykłady obejmują duże tłoczenie-form i matryc-odlewów-Formy do ciężkich maszyn. Duża zdolność-do cięcia ciężkiego i wysoka dokładność gwarantują jakość obróbki gniazd form w celu wydłużenia ich żywotności.
Często zadawane pytania
P: Jakie są kluczowe specyfikacje centrum obróbczego do dużych obciążeń GMC4220?
Odp.: Wymiary stołu roboczego wynoszą 1800 x 2400 mm i jego ładowność 9 ton. Przesuw osi X/Y/Z wynosi 4200×2000×1000mm, szerokość suwnicy 2000mm, wysokość przejazdu 1300mm. Zakres prędkości wrzeciona: 40-6000 obr/min; Dokładność pozycjonowania ±0,008 mm / 500 mm; Powtarzaj dokładność pozycjonowania ± 0,005 mm. Moc silnika wrzeciona wynosi 22 kW, opcjonalnie dla 30; pojemność magazynu narzędzi: 24 stacje (opcjonalnie magazyn narzędzi łańcuchowy).
P: Jaka jest zaleta konstrukcji kolumnowej ze stałą-belką ruchomą-?
Odp.: System statycznych-belek-ruchomych-kolumn efektywnie wykorzystuje przestrzeń fabryczną, może płynnie przenosić bardzo duże obciążenia, takie jak duże kawałki lub bloki metalu (np. stal), i pozwala uniknąć kolizji komponentów. W porównaniu z metodą o stałej konstrukcji, dokładność cięcia-frezów ciężarowych podczas ruchu jest wyższa.
P: Jakie materiały może obrabiać i jaka jest jego wydajność-ciężkiego cięcia?
Odp.: Zajmuje się głównie obróbką materiałów-metalowych o wysokiej wytrzymałości, takich jak stale stopowe, stale formowe, stopy tytanu i stale-niskowęglowe. Wyposażony w przekładniowy-hydrauliczny zespół napędowy o mocy 22 kW i przełożenie redukcyjne 4:1; Ma dobrą wydajność cięcia blach i rur stalowych-o średniej i wysokiej wytrzymałości.
P: Jakie-usługi posprzedażowe są świadczone i jaki jest okres gwarancji?
Odp.: Szacowany okres eksploatacji jest o jeden rok dłuższy niż w przypadku tych produktów wytwarzanych przez inne firmy. Oferujemy-całodobową-internetową pomoc techniczną,-naprawy na miejscu, zapas oficjalnych części zamiennych, bezpłatne szkolenia dla operatorów i-filmy z inspekcji przed dostawą. Natychmiastowa dostawa części zamiennych; po przybyciu na miejsce pomoc w montażu i regulacji całego sprzętu (usługa płatna).
P: Jaki jest całkowity rozmiar i waga maszyny oraz jakie są wymagania dotyczące zasilania?
Odp.: Wymiary około 9750 x 4740 x 4100 mm, a rzeczywista waga wynosi około 35 ton. Wymagane napięcie wynosi 380 V/50 Hz, a ciśnienie powietrza 6 kgf/c, co jest odpowiednie do instalacji warsztatowych na dużą- skalę i-długoterminowej, ciągłej-pracy w ciężkich warunkach.
